Zeichnungsteile aus China und Tschechien – Teile nach Ihrer Zeichnung in Serie
Zeichnungsteile lassen wir für Sie in Serie fertigen – vom Gussteil über CNC- und Blechteile bis zur fertigen Baugruppe, zu rund 95 % aus China, ergänzt um Partner in Tschechien. Sie haben einen Ansprechpartner in Deutschland, Vertrag und Rechnung mit einer deutschen GmbH. Auf dieser Seite finden Sie, welches Verfahren zu welchem Teil passt, was eine Anfrage braucht und wovon der Preis abhängt.
- Rund 120 Werke mit EU-Erfahrung
- Ein Ansprechpartner in Jena
- China plus EU-Zweitquelle Tschechien
- Seit 2011 aus Jena
- Rund 120 Partnerwerke in China
- Ein Vertragspartner in Deutschland
- Prüfung vor Versand inklusive
Was sind Zeichnungsteile?
Zeichnungsteile sind Bauteile, die nicht aus einem Katalog stammen, sondern exakt nach der technischen Zeichnung des Kunden gefertigt werden – mit dessen Maßen, Toleranzen, Werkstoffen und Oberflächen. Man spricht auch von Teilen nach Zeichnung, Fertigungsteilen, Sonderteilen oder Lohnfertigung nach Zeichnung.
TOP Asia Technik beschafft solche Fertigungsteile seit 2011. Über unseren chinesischen Partner stehen rund 120 Fertigungswerke mit Erfahrung im EU-Markt zur Verfügung, viele davon arbeiten seit Jahren für uns. Neben einem festen Pool an Partnerwerken suchen unsere Partner und Agenten vor Ort – in China, Großbritannien und Tschechien – gezielt neue Lieferanten, wenn ein Teil das erfordert. Deshalb sind wir bei Teilearten, Größen und Werkstoffen sehr offen. Für kleinere Mengen, kurze Wege oder eine europäische Zweitquelle nutzen wir Partner in Tschechien.
Unser Schwerpunkt ist der Serienbedarf von Maschinen-, Anlagen-, Fahrzeug- und Gerätebauern. Einzelteile oder Prototypen ohne folgende Serie sind bei einem Hersteller vor Ort meist besser aufgehoben.
Alle Teilearten im Überblick
Für jede Teileart finden Sie Werkstoffe, Toleranzen, Konstruktionshinweise, Kostentreiber und typische Fragen. Ihr Teil ist nicht dabei? Senden Sie uns trotzdem Ihre Zeichnung – angefragt werden kann jedes Teil, das in Serie nach Zeichnung gefertigt wird.
Guss & Schmieden

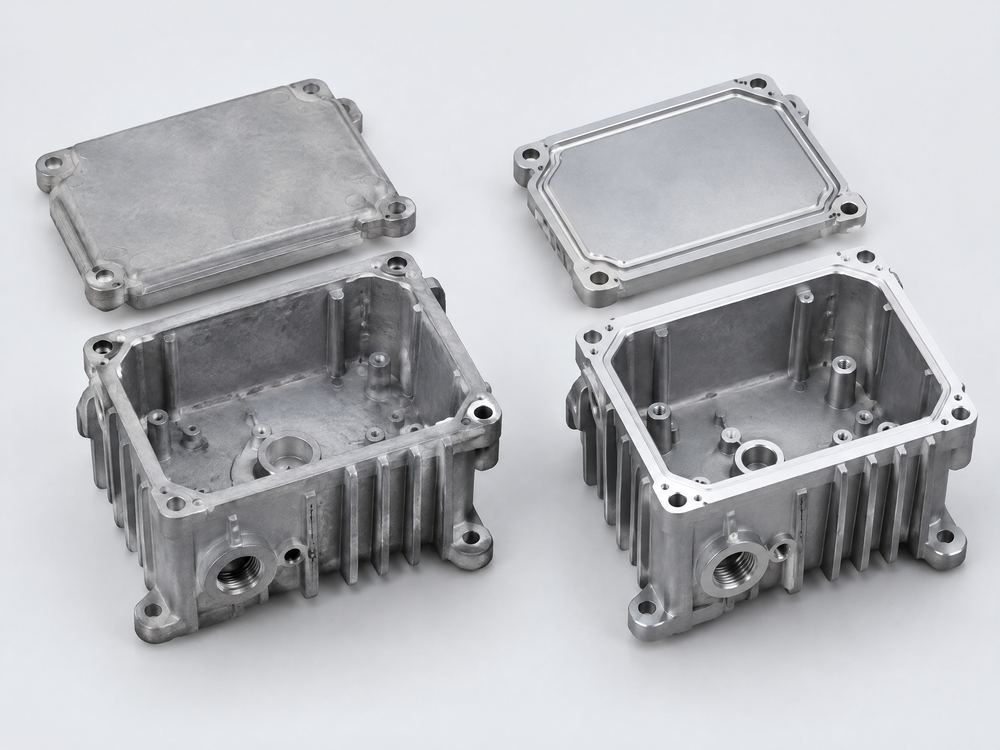

Aluminium-Druckguss
Aluminium-Druckguss, Zink- und Magnesiumdruckguss nach Ihrer Zeichnung aus China: Legierungen …
Gussteile (Sand-, Sphäro-, Stahlguss)
Gussteile aus Sphäroguss, Grauguss, Stahl- und Edelstahlguss nach Zeichnung: Gussgehäuse …
Gegengewichte

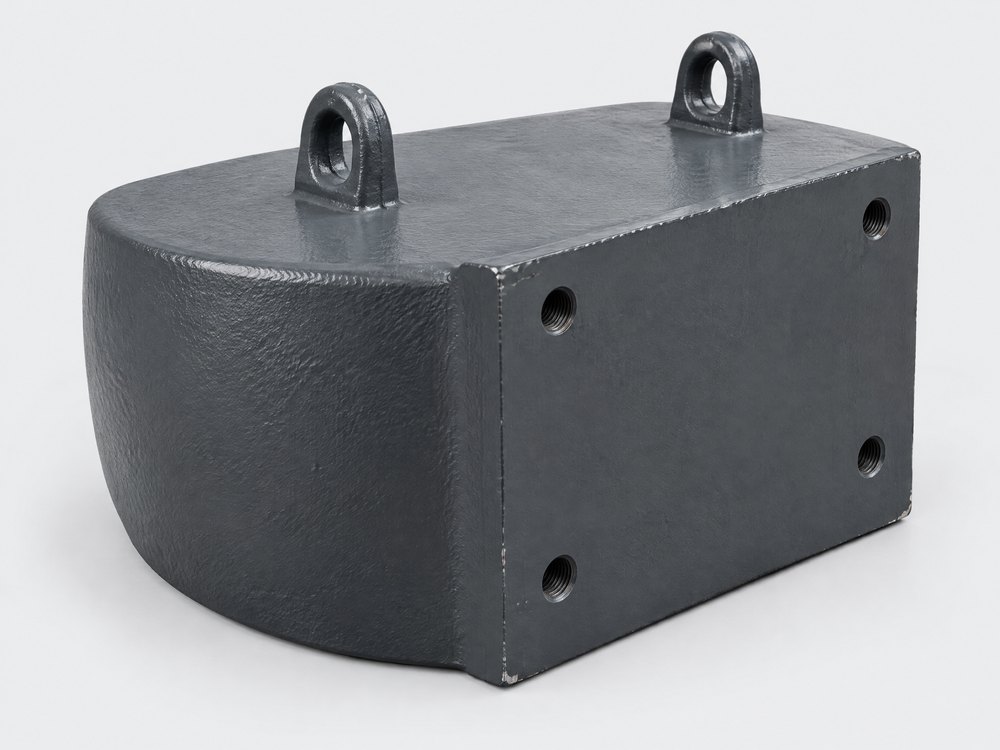

Gegengewichte für Stapler, Krane, Baumaschinen und Landmaschinen nach Zeichnung: Grauguss …
Schmiedeteile

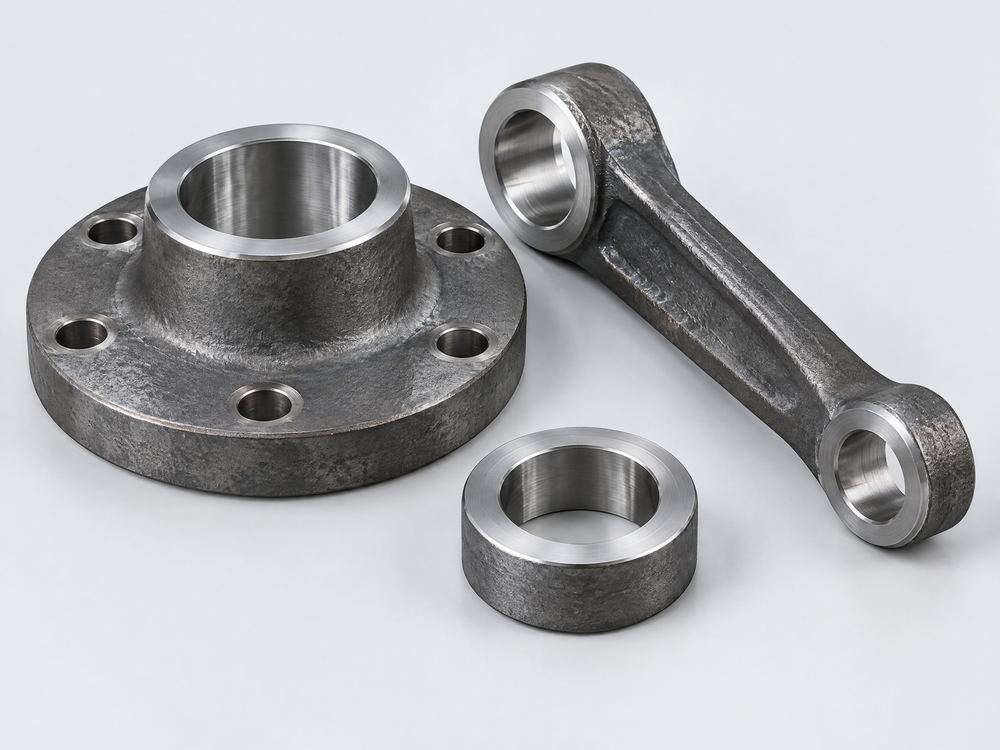

Schmiedeteile nach Zeichnung: Gesenkschmiedeteile, Freiformschmiedeteile, Ringe und Flansche …
Zerspanung

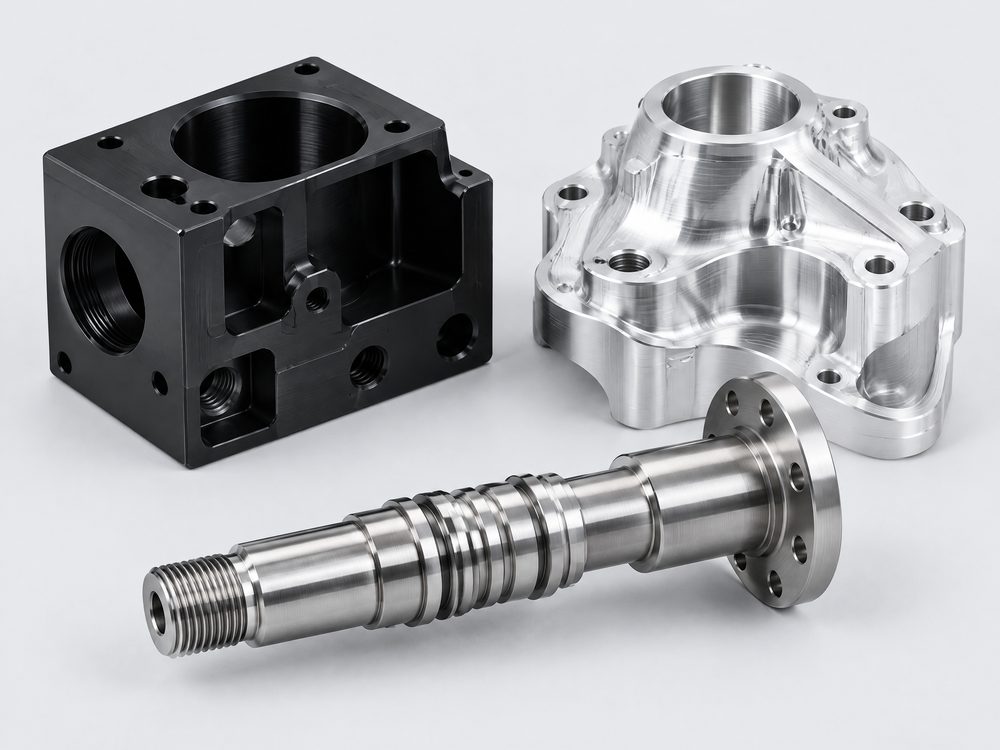

CNC-Präzisionsteile
CNC-Präzisionsteile nach Zeichnung: Dreh- und Frästeile aus Aluminium, Edelstahl und …
Zahnräder & Antriebsteile

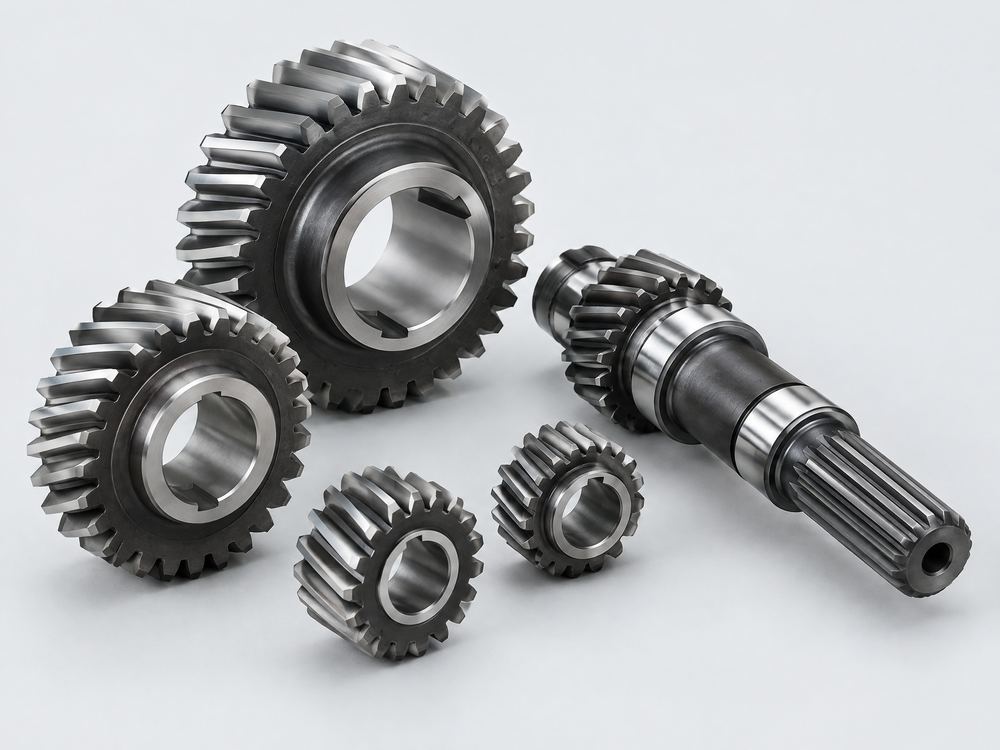

Zahnräder nach Zeichnung und Getriebeteile in Serie: Stirnräder, Kettenräder, Wellen …
Hydraulikblöcke

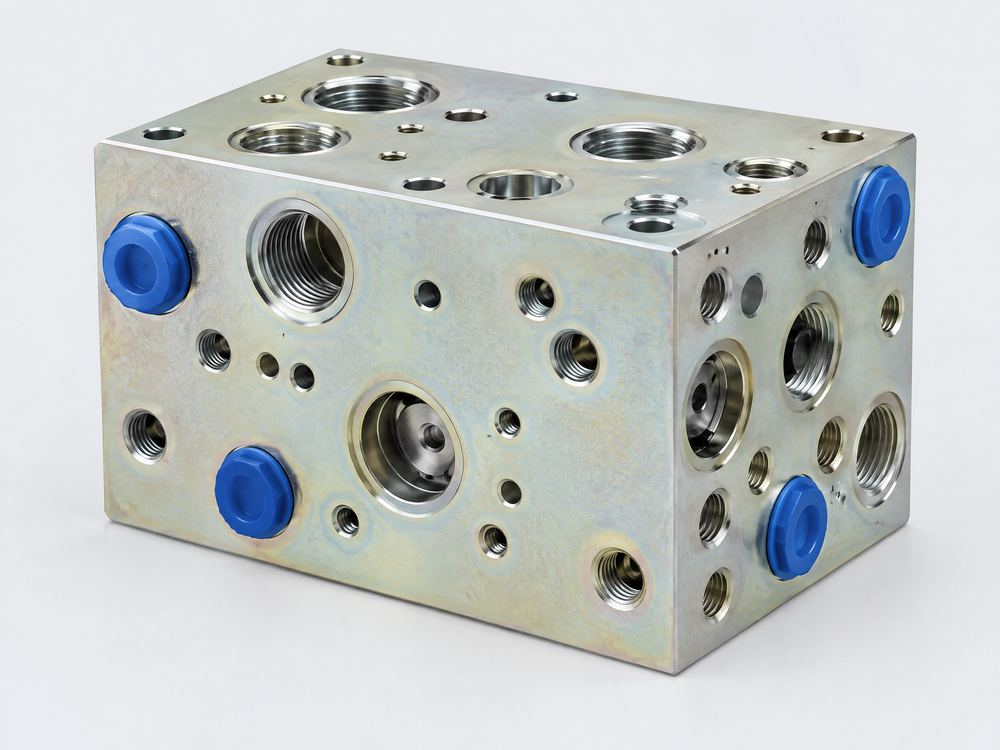

Hydraulikblock nach Zeichnung in Serie: Steuerblöcke und Ventilblöcke aus Stahl oder …
Blech, Stahlbau & Profile
Gehäuse

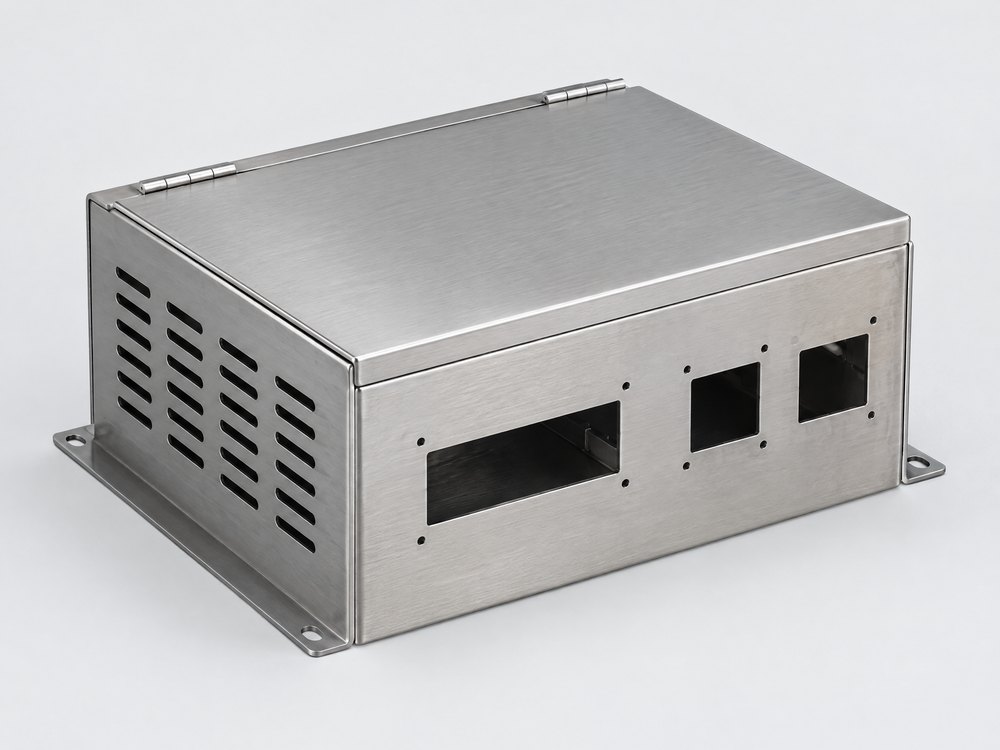

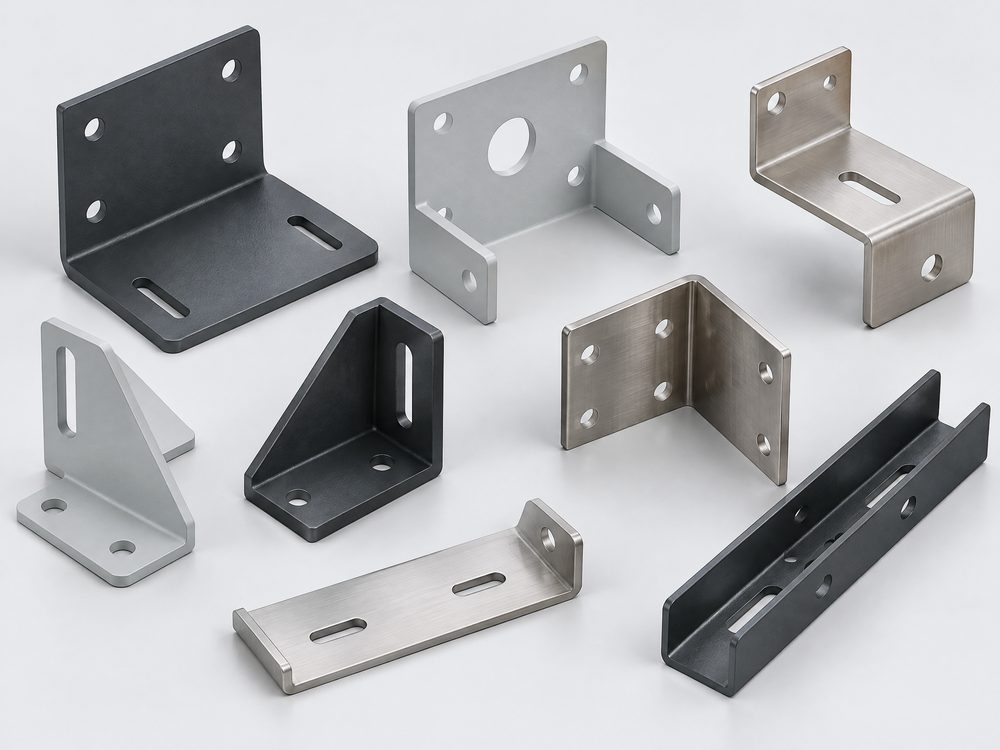

Blechgehäuse, Edelstahlgehäuse und Aluminiumgehäuse nach Zeichnung in Serie – mit Schutzart …
Stanzteile & Tiefziehteile

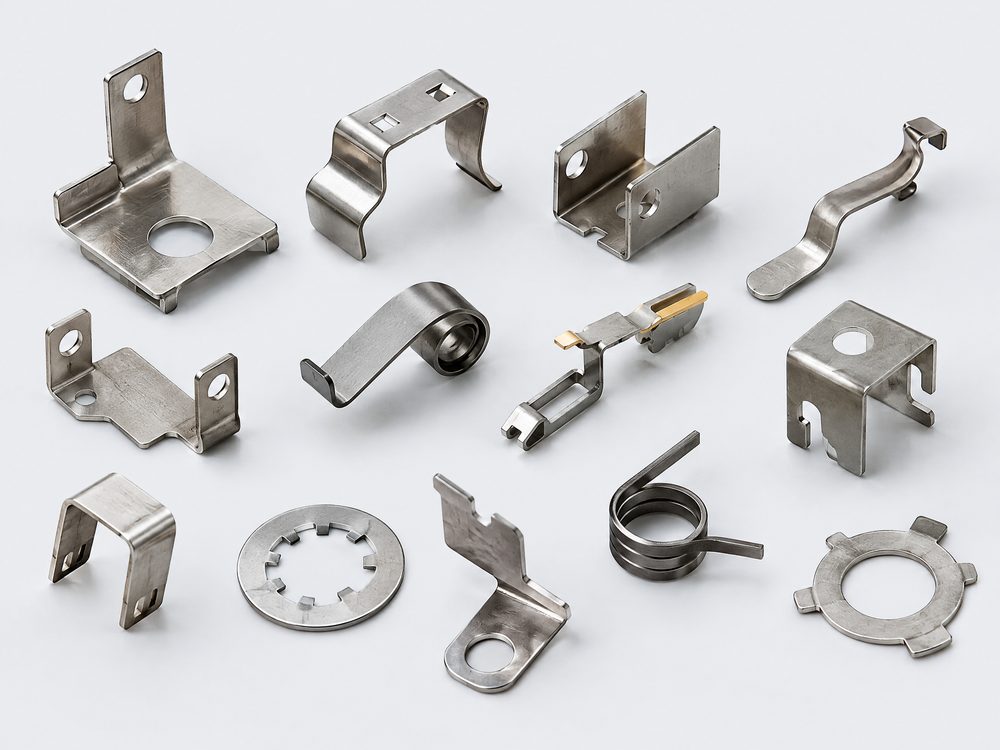

Stanzteile, Stanzbiegeteile und Tiefziehteile in Serie: Folgeverbund, Feinschneiden …
Maschinengestelle & Stahlbau

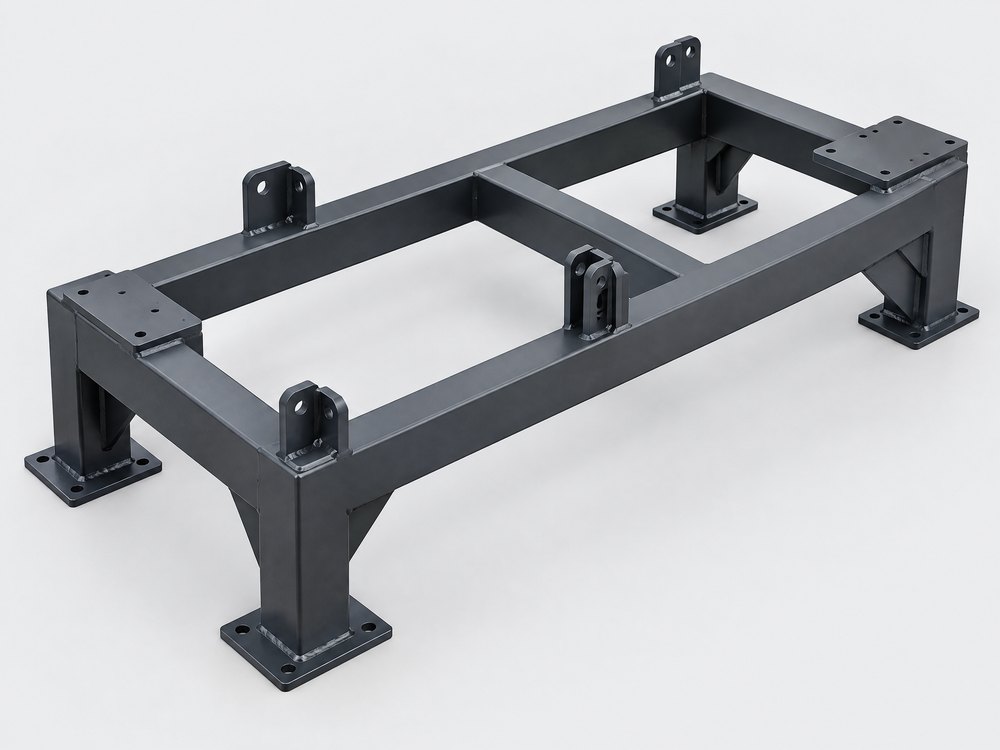

Maschinengestelle und Stahlkonstruktionen nach Zeichnung: geschweißt, spannungsarmgeglüht …

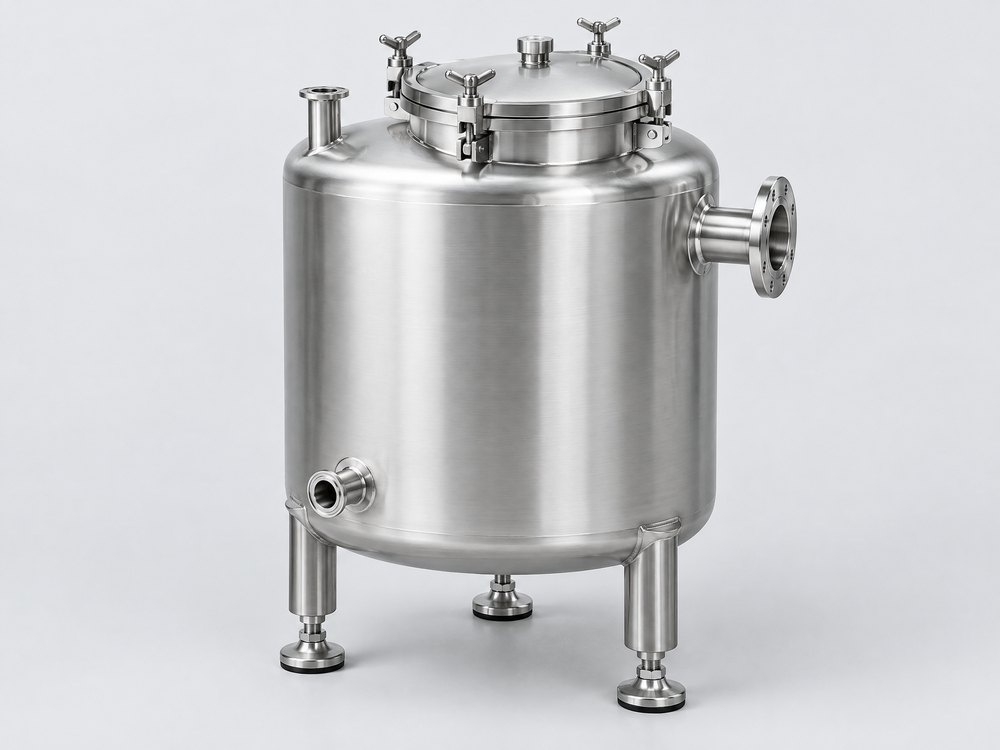

Behälter & Tanks
Edelstahlbehälter, Tanks, Trichter und Wannen nach Zeichnung in Serie – gebeizt, passiviert …
Draht- & Rohrbiegeteile

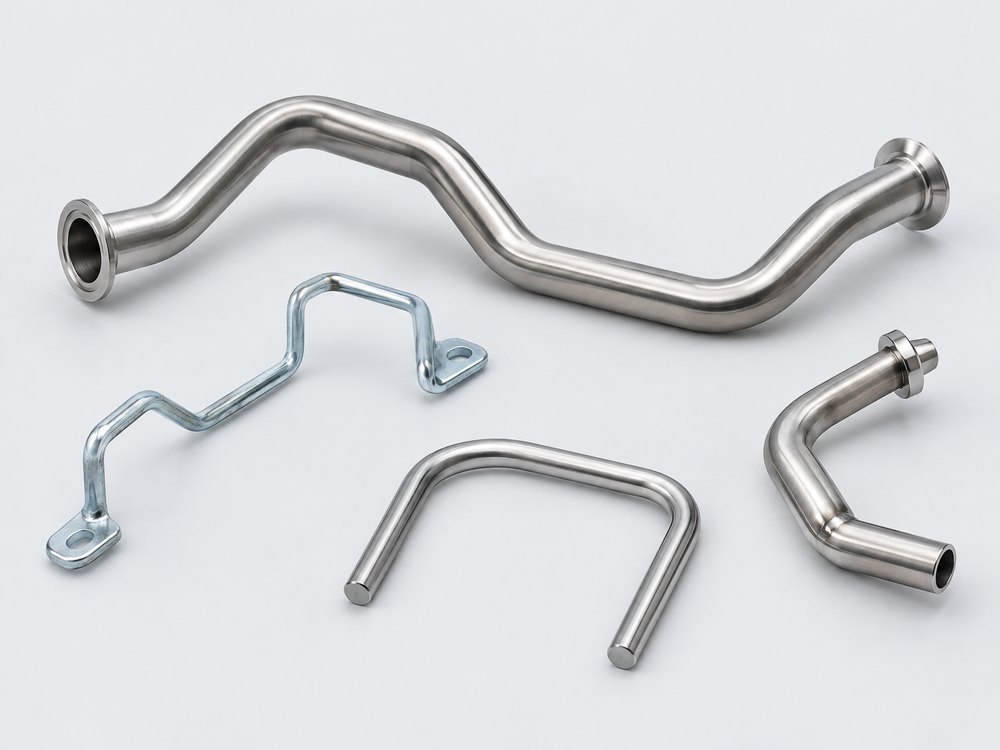

Drahtbiegeteile und Rohrbiegeteile nach Zeichnung in Serie aus China: Bügel, Griffe, Gestelle. …

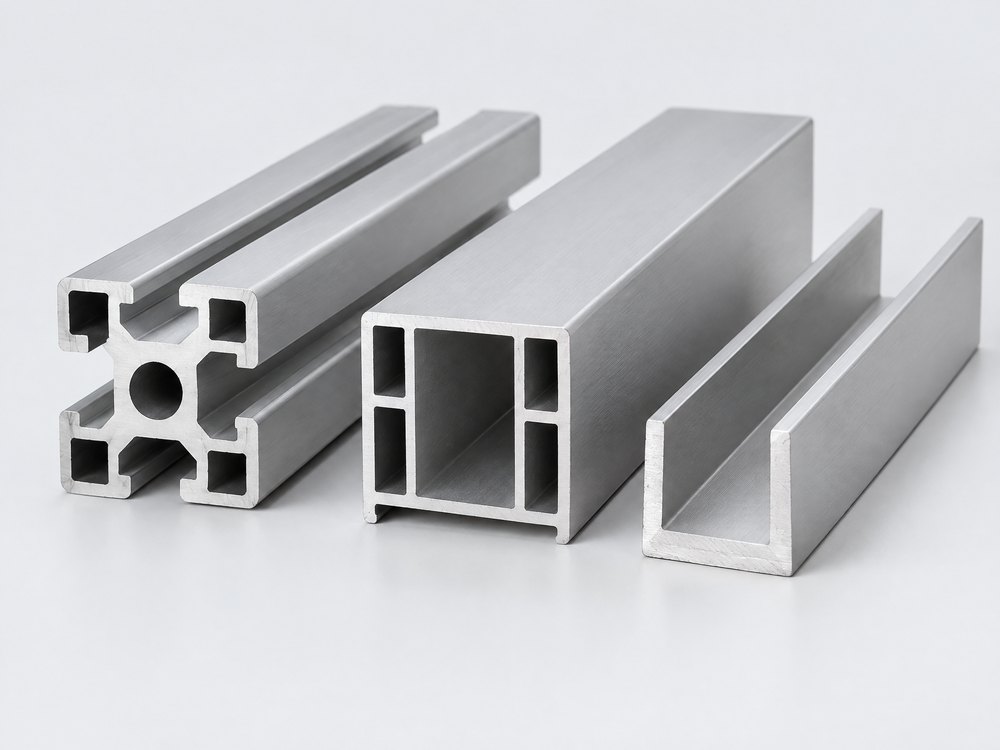

Strangpressprofile & Kühlkörper
Aluminium-Strangpressprofile und Kühlkörper nach Zeichnung: Legierungen, Toleranzen …
Kunststoff, Gummi & Sinter
Kunststoffspritzguss

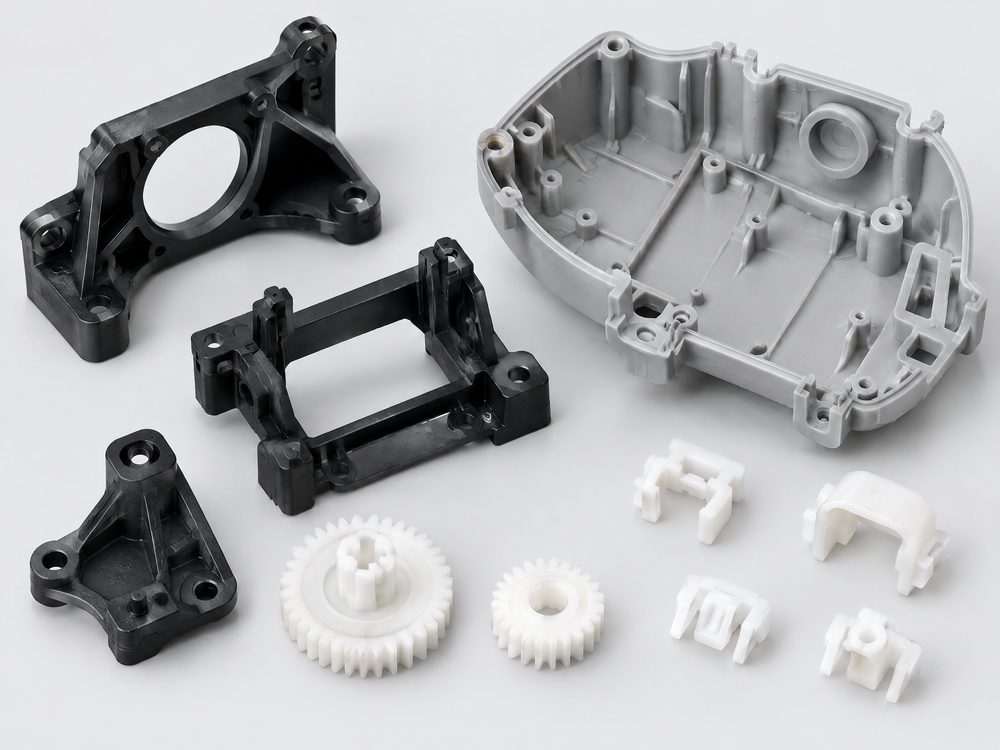

Spritzgussteile nach Zeichnung in Serie aus China: Werkstoffwahl, Schwindung, Wandstärken …
Werkzeugbau & Formenbau

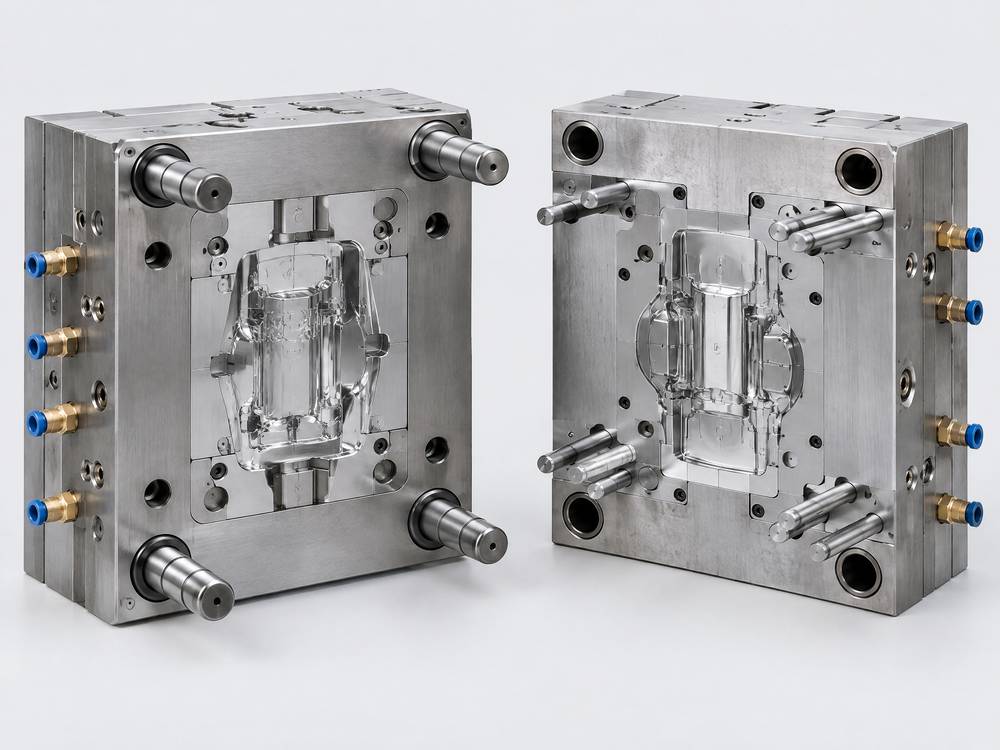

Spritzgussform, Druckgussform oder Stanzwerkzeug aus China: Werkzeugstahl, SPI-Klassen …
Gummiteile
Gummiformteile, Formdichtungen und Gummi-Metall-Teile nach Zeichnung: NBR, EPDM, FKM, Silikon …
Baugruppen & Elektro

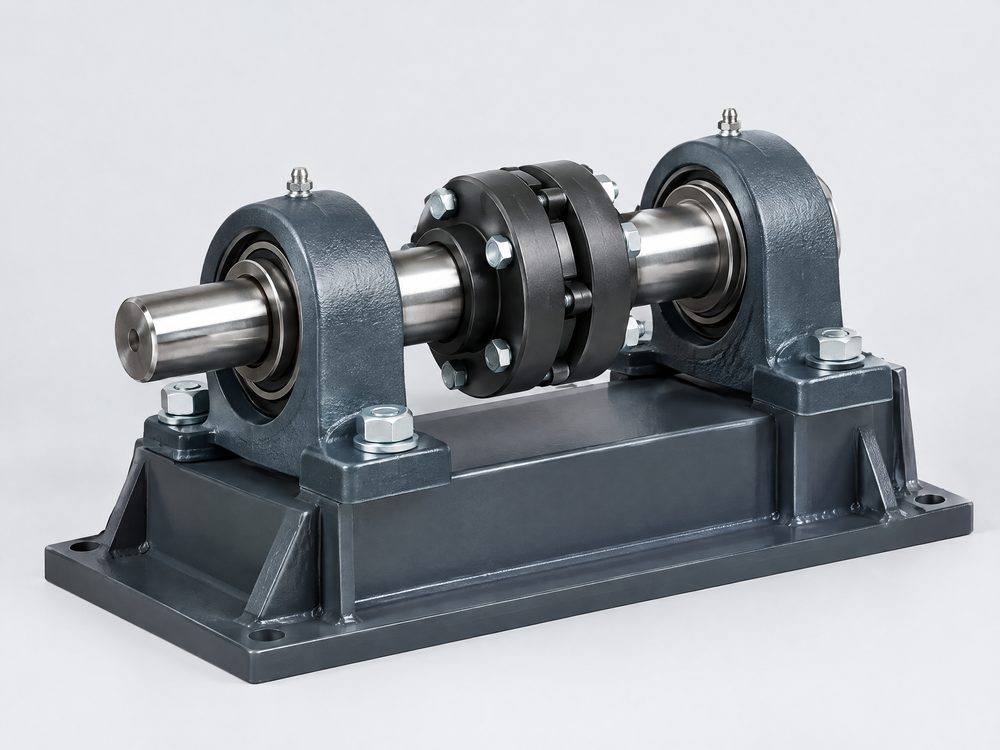

Schweiß- und Montagebaugruppen
Schweißbaugruppen und Montagebaugruppen aus China in Serie: Schweißnormen, Stückliste …
Kabelkonfektion & Kabelbäume
Kabelkonfektion und Kabelbäume aus China nach Zeichnung: Crimpen nach IPC/WHMA-A-620 …

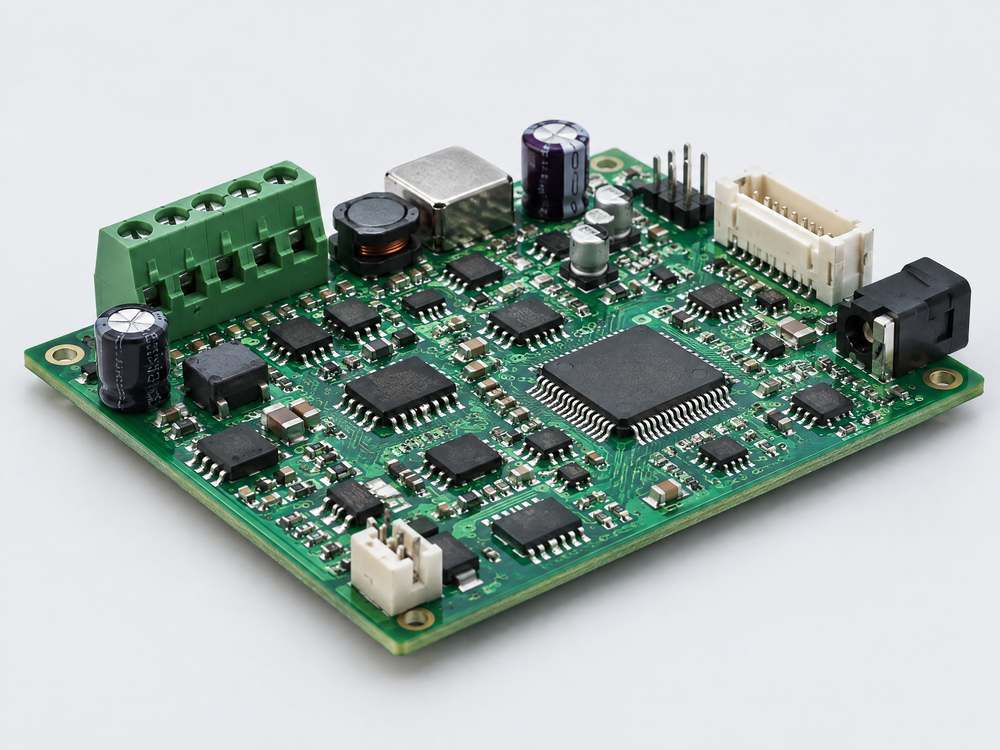

Elektronik-Baugruppen
Leiterplattenbestückung und Elektronikfertigung aus China: SMD/THT, IPC-A-610, AOI, Röntgen …
Sonderthemen
Sonderschrauben & Federn

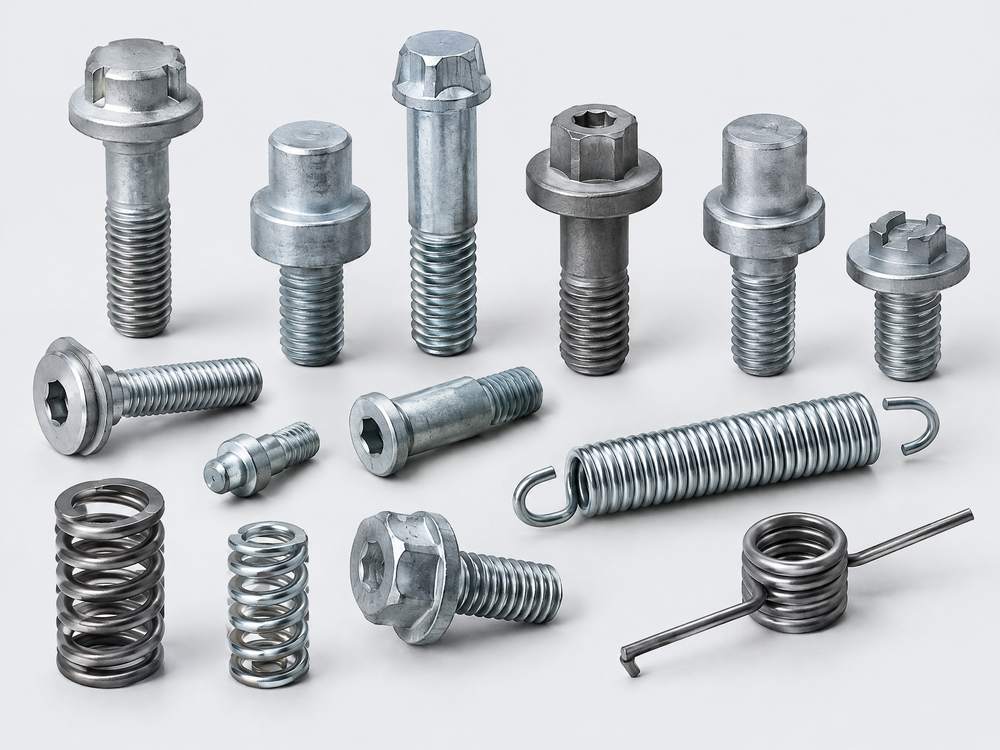

Sonderschrauben, Federn und Drahtteile nach Zeichnung in Serie: Kaltumformung, ISO 898-1 …
Magnete
Magnete nach Maß in Serie: Neodym-Magnete nach Zeichnung, Ferrit, SmCo und Haftsysteme aus …
Technische Keramik

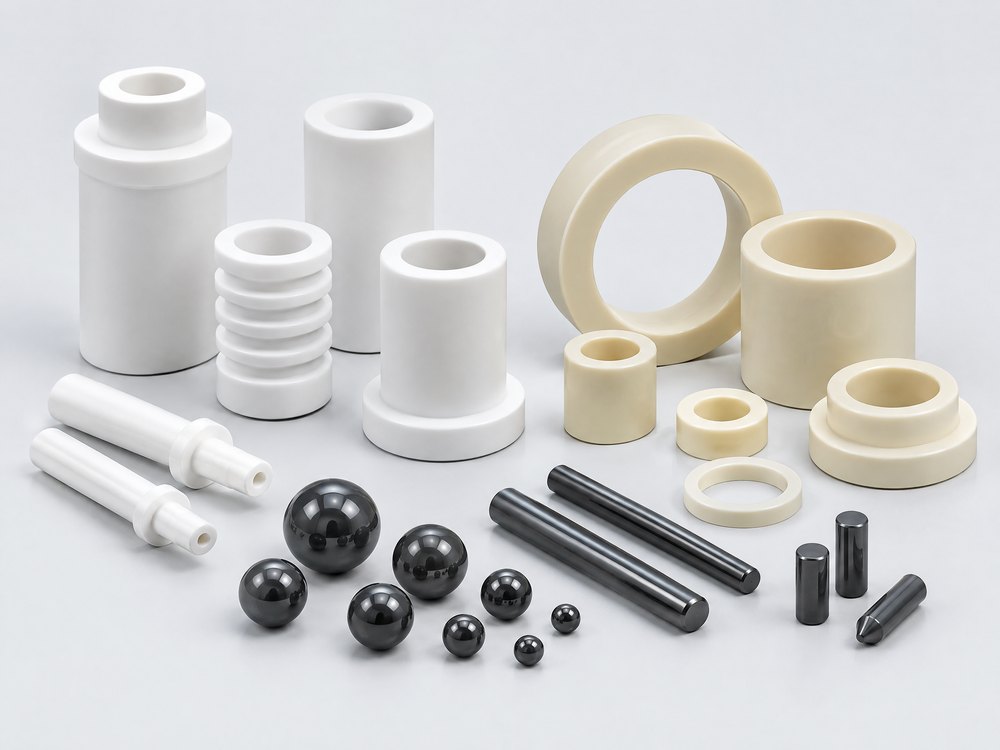

Technische Keramik nach Zeichnung in Serie: Keramikteile aus Aluminiumoxid, Zirkonoxid …
Reverse Engineering
Reverse Engineering für Ersatzteile ohne Zeichnung: 3D-Scan, Werkstoffanalyse, neue Zeichnung …
Fertigung Tschechien
Zulieferer in Tschechien für Teile nach Zeichnung: kleinere Mengen, kurze Lieferzeit …
Zeichnungsteile nach Verfahren: Was passt zu Ihrem Teil?

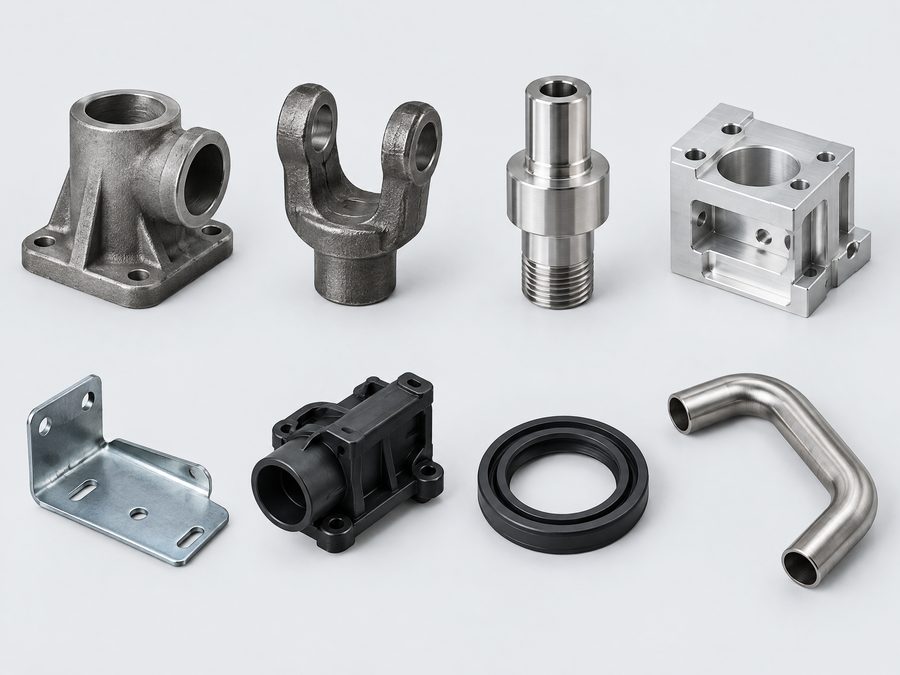

Die Übersicht zeigt, welches Verfahren für welche Teile typisch ist und welche Teilegrößen wir über unser Netzwerk abdecken – größere Teile auf Anfrage. Eine feste Mindestmenge gibt es nicht: Ob sich die Beschaffung lohnt, hängt von Teil, Menge und Werkzeugkosten ab – sprechen Sie uns an.
| Verfahren / Teileart | Typische Teile | Teilegröße (Richtwert) | Typische Werkstoffe | Mehr dazu |
|---|---|---|---|---|
| Aluminium-Druckguss | Gehäuse, Deckel, Halter mit dünnen Wänden | wenige Gramm bis ca. 50 kg | EN AC-AlSi9Cu3(Fe), EN AC-AlSi12(Fe) | Aluminium-Druckguss |
| Feinguss | Komplexe Klein- und Mittelteile, Hebel, Pumpenteile | bis ca. 100 kg | 1.4308, 1.4408, 42CrMo4, AlSi7Mg | Feinguss |
| Sand- und Kokillenguss | Lagerböcke, Pumpen- und Getriebegehäuse, Naben | bis ca. 20 t (Sand-, Sphäro-, Stahlguss) | EN-GJL-250, EN-GJS-400-15, Stahlguss, Aluminium | Gussteile |
| Gegengewichte | Ballast- und Kontergewichte für Stapler, Krane, Maschinen | bis ca. 20 t | Grauguss, Stahl | Gegengewichte |
| Schmieden | Flansche, Hebel, Gabeln, hochbelastete Wellen | Gesenkschmiedeteile bis ca. 500 kg, Ringe bis ca. Ø 5.000 mm | C45, 42CrMo4, 1.4301 | Schmiedeteile |
| CNC-Drehen und -Fräsen | Wellen, Buchsen, Platten, Präzisionsteile | Kleinteile bis Großteile von ca. 6.000 mm | Stahl, Edelstahl, Aluminium, Messing, POM | CNC-Präzisionsteile |
| Verzahnung | Stirnräder, Ritzel, Kettenräder, Antriebswellen | Zahnräder bis ca. Ø 2.000 mm, Wellen bis ca. 6.000 mm | 16MnCr5, 42CrMo4, C45 | Zahnräder |
| Hydraulikblöcke | Steuerblöcke, Ventil- und Anschlussplatten | bis ca. 1.000 mm Kantenlänge | EN AW-6082, S355, EN-GJS-400 | Hydraulikblöcke |
| Laser, Kanten, Schweißen | Halter, Abdeckungen, Kantteile | Kantlängen bis ca. 6 m | DC01, S235, 1.4301, EN AW-5754 | Blechteile |
| Blechgehäuse | Schaltschränke, Verkleidungen, Gerätegehäuse | bis ca. 3.000 mm | Stahlblech pulverbeschichtet, Edelstahl, Aluminium | Gehäuse |
| Stanzen und Tiefziehen | Clips, Kontakte, Näpfe, Hülsen | Großpressen über 1.000 t im Netzwerk | DC04, 1.4301, CuZn37, Federstahl | Stanz- und Tiefziehteile |
| Stahlbau | Grundrahmen, Maschinengestelle, Tragkonstruktionen | bis ca. 20 t | S235, S355 | Maschinengestelle |
| Behälterbau | Hydraulik- und Kraftstofftanks, Wannen | drucklos bis zu großen Tanks mit mehreren 10.000 l | S235, 1.4301, 1.4571, Aluminium | Behälter und Tanks |
| Draht- und Rohrbiegen | Bügel, Leitungen, Gitter, Griffe | je nach Teil | Federstahldraht, E235-Rohr, Edelstahl | Draht- und Rohrbiegeteile |
| Strangpressen | Sonderprofile, Kühlkörper, Schienen | je nach Profilquerschnitt | EN AW-6060, EN AW-6063, EN AW-6082 | Strangpressprofile |
| Kunststoffspritzguss | Gehäuseschalen, Clips, Zahnräder, Abdeckungen | je nach Teil | PA6 GF30, PP, ABS, POM, PC | Kunststoffspritzguss |
| Werkzeug- und Formenbau | Spritzguss-, Druckguss-, Stanzwerkzeuge | je nach Teil | 1.2311, 1.2343, 1.2379 | Werkzeugbau |
| Gummi-Formteile | Dichtungen, Puffer, Tüllen, Membranen | je nach Teil | NBR, EPDM, FKM, VMQ | Gummiteile |

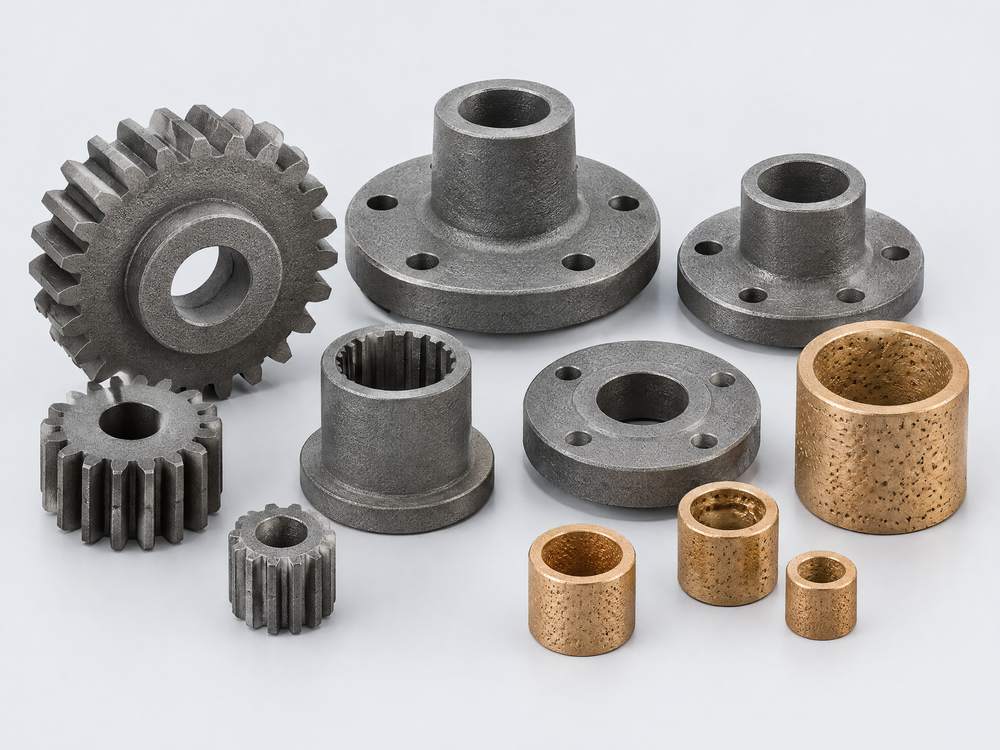

| Sintern und MIM | Kleine Zahnräder, Hebel, Lagerbuchsen | vor allem Klein- und Kleinstteile | Fe-Cu-C, 316L, 17-4PH | Sinterteile und MIM |
| Montage | Schweiß- und Montagebaugruppen, einbaufertige Module | keine feste Obergrenze | Mischbau | Baugruppen |
| Kabelkonfektion | Kabelbäume, konfektionierte Leitungen | Grenzen je Werk auf Anfrage | Cu-Litze, PVC, PUR, Steckverbinder | Kabelkonfektion |
| Elektronikfertigung | Bestückte Leiterplatten, Box-Build | Grenzen je Werk auf Anfrage | FR4, SMD- und THT-Bauteile | Elektronik-Baugruppen |
| Kaltumformen, Federwinden | Sonderschrauben, Druck-, Zug- und Schenkelfedern | je nach Teil | Vergütungsstahl, 1.4401, Federstahldraht | Sonderschrauben und Federn |
| Magnetfertigung | NdFeB-, Ferrit- und SmCo-Magnete, Haftsysteme | je nach Teil | NdFeB, Hartferrit, SmCo | Magnete |
| Keramikfertigung | Isolatoren, Verschleiß- und Führungsteile | bis ca. 500 mm, größere nach Einzelprüfung | Al2O3, ZrO2, SiC | Technische Keramik |
| Nachfertigung nach Muster | Ersatzteile ohne Zeichnung | je nach Teil | nach Werkstoffanalyse | Reverse Engineering |
| Fertigung in der EU | Kleinserien, Eilbedarf, Zweitquelle | bis Schweißbaugruppen von einigen 100 kg | Stahl, Aluminium, Kunststoff | Tschechien |
Fertigungsteile richtig zuordnen: vier Faustregeln
Oft kommen für ein Teil zwei oder drei Verfahren in Frage. Diese Fragen grenzen die Auswahl schnell ein.
Stückzahl über die Laufzeit
Werkzeuggebundene Verfahren wie Druckguss, Spritzguss oder Stanzen lohnen sich erst, wenn sich das Werkzeug über mehrere Jahre amortisiert. Rechnen Sie mit dem Gesamtbedarf über die Produktlaufzeit, nicht mit der ersten Bestellung.
Geometrie zuerst, Werkstoff danach
Hinterschnitte, innere Kanäle und stark wechselnde Wandstärken sprechen für Guss. Prismatische Teile mit engen Toleranzen sprechen für Zerspanung. Flache Teile mit konstanter Dicke sind fast immer Blech- oder Stanzteile.
Funktionsflächen gezielt bearbeiten
Ein Gussrohling mit wenigen bearbeiteten Passflächen ist in Serie meist deutlich günstiger als ein Teil, das komplett aus dem Vollen gefräst wird. Markieren Sie in der Zeichnung, welche Flächen wirklich bearbeitet sein müssen.
Baugruppe statt Einzelteile
Wenn mehrere Zeichnungsteile ohnehin zusammen verbaut werden, lohnt sich oft die Beschaffung als Baugruppe: eine Prüfung, eine Lieferung, weniger Logistik und Wareneingang.
Teile nach Zeichnung anfragen: Diese Daten brauchen wir
Je vollständiger die Anfrage, desto belastbarer das Angebot. Fehlende Angaben führen fast immer zu Rückfragen oder zu Preisen mit Sicherheitsaufschlag. Eine ausführliche Checkliste finden Sie im Ratgeber Anfrage mit Zeichnung richtig vorbereiten.
- 2D-Zeichnung als PDF mit Maßen, Toleranzen, Allgemeintoleranz (z. B. ISO 2768-mK) und Revisionsstand
- 3D-Modell als STEP (alternativ IGES oder Parasolid) – besonders wichtig bei Guss-, Spritzguss- und Blechteilen
- Werkstoff mit Norm oder Werkstoffnummer, z. B. 1.4301 nach EN 10088 statt nur „Edelstahl“
- Oberfläche und Beschichtung, etwa Pulverbeschichtung mit RAL-Ton, Verzinkung mit Schichtdicke oder Eloxal
- Mengen: Musterstückzahl, Losgröße je Abruf und geschätzter Jahresbedarf
- Zielpreis – gern, aber kein Muss: Er hilft den Werken, von Anfang an realistisch zu kalkulieren
- Prüfanforderungen: Erstmusterprüfbericht, Materialzeugnis 3.1 nach EN 10204, besondere Merkmale
- Verpackung und Lieferort sowie gewünschte Lieferbedingung (EXW, FOB, CIF oder DDP)
Ablauf der Lohnfertigung nach Zeichnung
Technische Klärung
Wir prüfen Zeichnung und Daten auf Fertigbarkeit, klären offene Punkte mit Ihnen und schlagen bei Bedarf kostensenkende Änderungen vor.
Lieferantenauswahl und Angebot
Wir wählen mehrere passende Werke aus, holen Angebote ein und übermitteln Ihnen ein Angebot mit Teilepreis, Werkzeugkosten und Lieferbedingung.
Werkzeug und Muster
Nach Bestellung entstehen Werkzeug und Erstmuster – im besten Fall nach ca. 3 Wochen, meist länger, je nach Komplexität bis ca. 10 Wochen. Sie erhalten die Muster mit Messbericht, auf Wunsch mit Erstmusterprüfbericht, zur Freigabe.
Serienfertigung mit Prüfplan
Nach Ihrer Freigabe läuft die Serie nach abgestimmtem Prüfplan, je nach Menge und Komplexität in ca. 4–8 Wochen plus Transport. Wir überwachen Termine und eskalieren Abweichungen beim Werk.
Lieferung und Abrufe
Standard ist die Lieferung frei Haus und verzollt (DDP), nach Bedarf als Einzelbestellung, Rahmenabruf oder aus Sicherheitsbestand. Mehr zu unserer Arbeitsweise unter Beschaffung aus China und Qualität.
Kostenfaktoren bei Zeichnungsteilen
Der Teilepreis entsteht nicht nur aus Werkstoff und Maschinenzeit. Diese Punkte entscheiden in der Praxis über den Preis – und lassen sich oft schon in der Zeichnung beeinflussen.
Werkzeugkosten und Amortisation
Bei Guss, Spritzguss und Stanzen ist das Werkzeug oft der größte Einzelposten. Werkzeuge aus China kosten häufig deutlich weniger als in Deutschland – Details im Ratgeber Werkzeugkosten in China.
Toleranzen
Jede engere Toleranz kann einen zusätzlichen Arbeitsgang, langsamere Bearbeitung oder 100-%-Prüfung bedeuten. Enge Toleranzen nur an Funktionsmaßen – mehr dazu unter Toleranzen in der Zeichnung.
Werkstoff und Verfügbarkeit
Exotische oder in China wenig gebräuchliche Werkstoffe erhöhen Preis und Lieferzeit. Oft gibt es ein gleichwertiges, gängiges Äquivalent nach GB-Norm – wir prüfen das gerne mit Ihnen.
Losgröße und Rüstkosten
Rüst- und Prüfaufwand verteilt sich auf die Stückzahl je Los. Größere, seltenere Abrufe senken den Stückpreis, binden aber Kapital – Rahmenabrufe aus einem Sicherheitsbestand sind oft der beste Kompromiss.
Oberflächen und Nachbehandlung
Beschichten, Härten, Eloxieren oder Gleitschleifen sind eigene Prozessschritte, oft bei Unterlieferanten. Normgerechte Angaben verhindern teure Missverständnisse.
Fracht, Zoll und Verpackung
Schwere Teile mit geringem Wert reagieren stark auf Frachtkosten, Zollsätze und eventuelle Antidumpingzölle. Eine Vollkostenbetrachtung bis zu Ihrem Werk ist deshalb Pflicht.
Zeichnungsteile China oder Tschechien?
Beide Wege haben ihre Stärken. Wir empfehlen die Quelle je Teil – und kombinieren sie bei Bedarf als Haupt- und Zweitquelle.
Zeichnungsteile aus China
China spielt seine Stärken bei mittleren und großen Serien aus, bei werkzeugintensiven Teilen und bei hohem Lohnanteil, etwa bei Schweiß- und Montagebaugruppen. Längere Transportzeiten von meist mehreren Wochen per Seefracht planen Sie über Abrufe und Sicherheitsbestände ein.
Fertigungsteile aus Tschechien
Tschechien ist sinnvoll bei kleineren Mengen, kurzfristigem Bedarf, wenn EU-Ursprung gefordert ist oder als europäische Zweitquelle gegen Lieferkettenrisiken. Teile kommen per Lkw ohne Zollabwicklung. Den ausführlichen Vergleich finden Sie auf der Seite Zulieferer in Tschechien.
Wann sich Sonderteile über uns lohnen
Passt gut, wenn …
- Wiederkehrender Bedarf in Serie, auch mit Rahmenabrufen
- Zeichnungsteile mit hohem Lohn- oder Werkzeuganteil
- Mehrere Teilearten, die Sie über einen Ansprechpartner bündeln möchten
- Bestehende Teile, für die Sie eine günstigere Quelle oder Zweitquelle suchen
Eher nicht, wenn …
- Einzelne Prototypen ohne absehbare Serie
- Teile, die innerhalb weniger Tage gebraucht werden
- Katalog- und Normteile, die Sie im Großhandel bekommen
Häufige Fragen zu Zeichnungsteilen
Was ist der Unterschied zwischen Zeichnungsteilen und Normteilen?
Normteile wie Schrauben nach ISO 4762 sind genormt und ab Lager verfügbar. Zeichnungsteile werden nach Ihrer individuellen Zeichnung gefertigt und existieren nur für Ihre Anwendung. Normteile beschaffen wir nur als Teil einer Baugruppe.
Reicht eine 2D-Zeichnung oder brauchen Sie ein 3D-Modell?
Für Dreh- und einfache Blechteile reicht oft eine vollständig bemaßte 2D-Zeichnung. Für Guss-, Spritzguss- und Freiformteile benötigen die Werke ein 3D-Modell als STEP, weil Werkzeuge danach konstruiert werden. Maßgeblich für Toleranzen bleibt die 2D-Zeichnung.
Welche Normen gelten für Zeichnungsteile aus China?
Es gelten die Normen, die in Ihrer Zeichnung stehen, etwa ISO 2768 für Allgemeintoleranzen oder EN-Werkstoffnormen. Chinesische Werke arbeiten oft nach GB-Normen; ein Abgleich der Werkstoffe und Prüfverfahren gehört deshalb zur technischen Klärung.
Kann ich ein bestehendes Teil von meinem jetzigen Lieferanten verlagern?
Ja, das ist ein häufiger Fall. Wichtig sind die aktuelle Zeichnung, Muster aus der laufenden Serie und eine Klärung, wem vorhandene Werkzeuge gehören. Neue Werkzeuge in China sind oft günstiger als die Überführung alter Werkzeuge.
Wie stellen Sie sicher, dass die Teile der Zeichnung entsprechen?
Über Erstmuster mit Messbericht oder EMPB, eine Prozessfreigabe und einen Serienprüfplan. Auf Wunsch kommen 100-%-Prüfung, Prüflehren, SPC und Materialzeugnisse hinzu. Details auf der Seite Qualität.
Was passiert bei einer Zeichnungsänderung während der Serie?
Senden Sie die neue Revision mit markierten Änderungen. Wir klären Auswirkungen auf Werkzeug, Preis und Termin, und das Werk fertigt nach Freigabe neuer Muster mit dem neuen Stand. Restbestände des alten Stands sollten Sie vorher einplanen.
Wie schnell erhalte ich ein Angebot für Zeichnungsteile?
Das hängt von Umfang und Vollständigkeit der Unterlagen ab. Bei einfachen Teilen mit vollständigen Unterlagen ist ein Angebot meist innerhalb von 1–2 Wochen möglich; bei komplexen Teilen und Baugruppen kann es länger dauern. Eine erste Rückmeldung erhalten Sie innerhalb von 24 Stunden (werktags).
Zum Herunterladen
Checkliste: Anfrage nach Zeichnung
Alle Angaben für ein schnelles, genaues Angebot zum Abhaken. 2 Seiten, PDF.
Leitfaden: Teile aus China beschaffen
Worauf Einkäufer achten müssen – von der Anfrage bis zur Lieferung. 6 Seiten, PDF.
Kostenlos herunterladenZeichnung senden – Angebot erhalten
Laden Sie Zeichnung und 3D-Modell hoch, nennen Sie Menge und Termin – wir prüfen die Machbarkeit und melden uns mit Rückfragen oder einem Angebot.
- Technische Klärung vor der Angebotsanfrage
- Angebote aus geprüften Partnerwerken
- Ein Ansprechpartner in Deutschland
- Auf Wunsch Geheimhaltungsvereinbarung (NDA) vorab
Lieber anrufen? 03641 9286337 · Mo–Fr 8–18 Uhr
