Aluminium-Strangpressprofile und Kühlkörper nach Zeichnung
Wir beschaffen Aluminium-Strangpressprofile und Kühlkörper nach Ihrer Zeichnung in Serie – als Stangenware, auf Länge gesägt oder einbaufertig bearbeitet und eloxiert. Auf dieser Seite finden Sie Legierungswahl, Toleranznormen, Konstruktionsregeln und die Punkte, die bei der Kalkulation von Profilen aus China zu beachten sind.
- Profile mit eigener Matrize
- Sägen, Fräsen, Eloxieren
- Kühlkörper einbaufertig bearbeitet
- Seit 2011 aus Jena
- Rund 120 Partnerwerke in China
- Ein Vertragspartner in Deutschland
- Prüfung vor Versand inklusive
Aluminium-Strangpressprofile: Wann lohnt sich ein eigenes Profil?
Beim Strangpressen wird ein auf ca. 450–500 °C erwärmter Aluminiumbolzen durch eine Matrize gedrückt. So entstehen Extrusionsprofile mit nahezu beliebigem, aber über die Länge konstantem Querschnitt – Nuten, Schraubkanäle, Rastnasen und Kühlrippen sind gleich mit angeformt.
Ein eigenes Profil lohnt sich, sobald Fräsarbeit oder Montageteile entfallen: Ein Gehäuseprofil mit integrierten Schraubkanälen ersetzt oft ein gefrästes Teil plus Winkel. Die Matrize ist im Vergleich zu Guss- oder Spritzgussformen günstig; sehr kleine Pressmengen verteuern allerdings das Kilogramm, weil Rüsten und Anfahren je Auftrag anfallen.
Technischer Steckbrief: Strangpressprofile und Kühlkörper
| Merkmal | Angabe |
|---|---|
| Werkstoffe | EN AW-6060, EN AW-6063, EN AW-6082, auf Anfrage EN AW-6005A und 6061; Zustände T5, T6, T66 |
| Teilegewicht / Größe | Umschreibender Kreis typisch bis ca. 350 mm, größere Profile auf Anfrage; Wanddicken ab ca. 1,0–1,2 mm je nach Profil; Stangenlängen üblich bis 6 m, Zuschnitt auf jede Länge |
| Toleranzen | Querschnitt nach DIN EN 755-9 bzw. für Präzisionsprofile aus 6060/6063 nach DIN EN 12020-2; Bearbeitungsmaße nach Zeichnung |

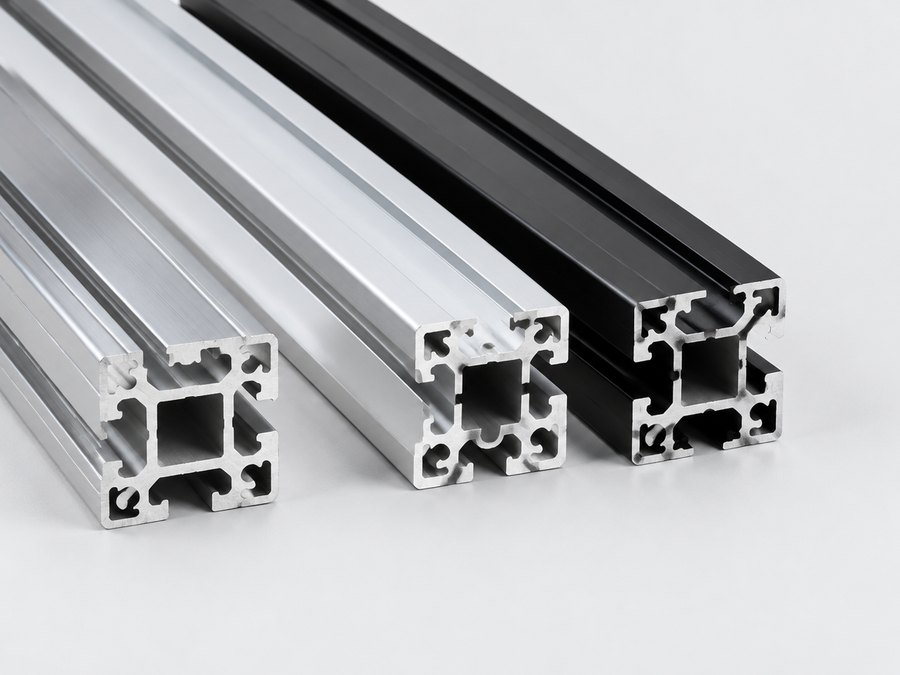

| Oberflächen / Nachbearbeitung | Eloxal (natur oder farbig) nach DIN 17611, Pulverbeschichtung, Chromatierung bzw. chromfreie Konversion; Sägen, CNC-Fräsen, Bohren, Gewinde, Biegen |
| Stückzahlen | Keine feste Mindestmenge – ob sich die Beschaffung lohnt, hängt von Teil, Menge und Werkzeugkosten ab; sprechen Sie uns an; Abrufe aus größeren Pressmengen möglich |
| Prüfungen | Querschnitt per Profilschnitt und Lehre, Härte (Webster/HB), Eloxalschichtdicke, Ebenheit der Montagefläche, Materialzeugnis 3.1 |
| Lieferzeit | Erstmuster im besten Fall nach ca. 3 Wochen, meist länger – je nach Komplexität bis ca. 10 Wochen; Serienfertigung je nach Menge und Komplexität ca. 4–8 Wochen (reine Produktionszeit, zzgl. Transport); Matrizenbau in der Erstmusterzeit enthalten |
| Daten für die Anfrage | Profilquerschnitt als DXF/DWG und PDF, Legierung und Zustand, Länge und Bearbeitung (STEP), Oberfläche, Sichtflächen, Jahresmenge in Metern oder Stück |
Legierungen für Extrusionsprofile: EN AW-6060, 6063 und 6082
Mindestwerte nach DIN EN 755-2, abhängig von Zustand und Wanddicke; Wärmeleitfähigkeit als Richtwert.
| Legierung | Rm / Rp0,2 (ca.) | Wärmeleitfähigkeit | Eignung |
|---|---|---|---|
| EN AW-6060 T66 | 215 / 160 MPa | ca. 200–210 W/(m·K) | Standard für komplexe, dünnwandige Profile; sehr gute Eloxaloberfläche; erste Wahl für Kühlkörper |
| EN AW-6063 T6 | 215 / 170 MPa | ca. 200 W/(m·K) | Ähnlich 6060, etwas fester; gute dekorative Oberfläche |
| EN AW-6082 T6 | 290–310 / 250–260 MPa | ca. 170–180 W/(m·K) | Tragende Profile im Maschinenbau; schlechter pressbar, Eloxal eher grau und ungleichmäßig |
Konstruktionshinweise für Aluminiumprofile nach Zeichnung
Gleichmäßige Wanddicken
Starke Sprünge in der Wanddicke führen zu ungleichem Materialfluss, Verzug und Glanzunterschieden nach dem Eloxieren. Richtwert: Verhältnis benachbarter Wände nicht über ca. 1 : 2.
Offene statt hohle Kammern
Hohlprofile brauchen eine mehrteilige Brückenmatrize. Wo die Funktion es erlaubt, ist ein offenes Profil günstiger und lässt sich enger tolerieren.
Radien statt scharfer Kanten
Innenradien von mindestens 0,5 mm verbessern Werkzeugstandzeit und Materialfluss. Scharfe Kanten nur, wo funktional nötig.

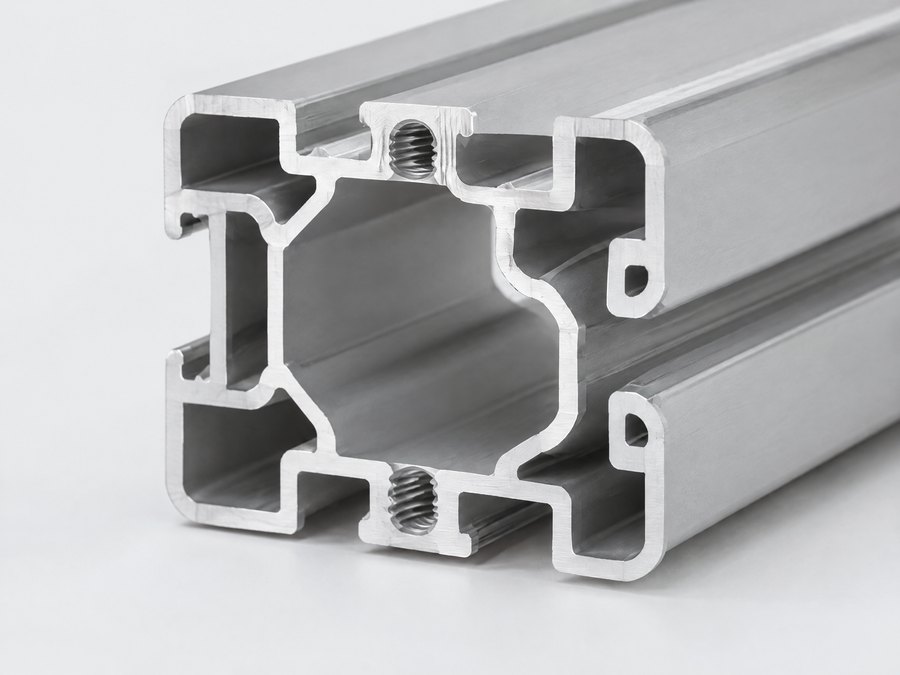

Schraubkanäle und Nuten integrieren
Schraubkanäle für selbstfurchende Schrauben sparen Gewindeschneiden. Für Nuten die Zunge (Tiefe zu Breite) moderat halten, sonst bricht die Matrize.
Sichtflächen kennzeichnen
Pressnähte bei Hohlprofilen und Riefen lassen sich nicht vollständig vermeiden. Sichtflächen auf der Zeichnung markieren, damit Werk und Prüfer wissen, wo es darauf ankommt.
Toleranzklasse bewusst wählen
DIN EN 12020-2 gilt nur für 6060/6063 und ist enger als DIN EN 755-9. Funktionsmaße, die enger sein müssen, besser nachträglich fräsen lassen.

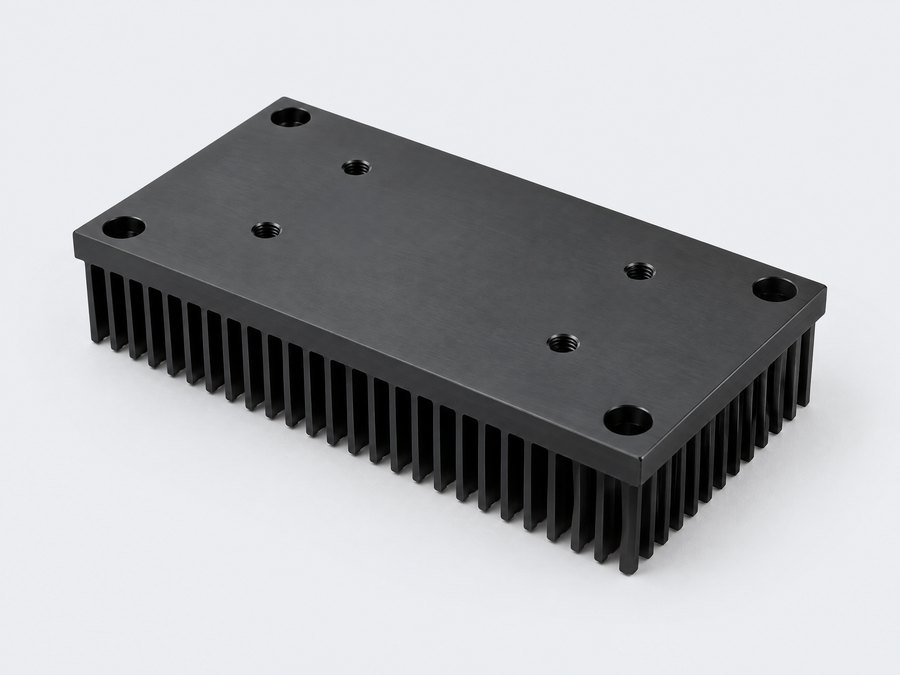

Kühlkörper aus Aluminium: worauf es ankommt
Stranggepresste Kühlkörper aus Aluminium sind die günstigste Lösung für mittlere Wärmelasten. Der Wärmewiderstand hängt von Rippenhöhe, Rippenabstand, Bodendicke und Anströmung ab – nicht nur vom Werkstoff.
Die Grenze setzt das Rippenverhältnis: Als Richtwert lassen sich Rippenhöhe zu Spaltbreite bis etwa 10 : 1 pressen. Für dichtere Rippen gibt es geschälte (skived) oder eingepresste Rippen (bonded fin) – teurer, aber mit deutlich mehr Fläche.
- Montagefläche für Halbleiter fräsen und Ebenheit tolerieren, z. B. 0,05–0,1 mm auf 100 mm
- Eloxieren verbessert die Abstrahlung, Eloxal auf der Kontaktfläche aber abdecken oder abfräsen
- Gewindebohrungen und Senkungen im gleichen Aufspann fräsen lassen
- Für die Wärmeleitfähigkeit 6060 statt 6082 wählen
Matrizenkosten, Pressmengen und Kostentreiber
Matrize
Matrizen für Vollprofile kosten in China typisch einige Hundert Euro, für Hohlprofile oder große Kühlkörper typisch 1.000–3.000 € (Richtwert, ohne Gewähr). Sie sind Verschleißteile und werden nach einer bestimmten Pressmenge erneuert.
Pressmenge je Auftrag
Rüsten und Anfahren der Presse fallen je Auftrag an. Eine feste Mindestmenge gibt es bei uns nicht, sehr kleine Mengen verteuern aber das Kilogramm deutlich – wir zeigen Ihnen, ab welcher Menge der Kilopreis spürbar sinkt.
Bearbeitung
Bei kurzen Kühlkörpern und Gehäuseprofilen macht das Fräsen oft den größten Kostenanteil aus. Weniger Aufspannungen senken den Preis stärker als dünnere Wände.
Oberfläche
Eloxal mit Vorbehandlung E6 und enger Farbtoleranz ist aufwendiger als naturfarbenes Standardeloxal. Farbgleichheit über mehrere Chargen gesondert vereinbaren.
Zölle
Bei Profilen chinesischen Ursprungs können Antidumpingzölle anfallen – siehe Hinweis unten. Diese Kosten verändern die Kalkulation erheblich.
Antidumpingzoll auf Aluminium-Strangpresserzeugnisse aus China (Stand: Oktober 2026, ohne Gewähr)
Mit der Durchführungsverordnung (EU) 2021/546 erhebt die EU seit 31. März 2021 Antidumpingzölle von 21,2–32,1 % auf Stangen, Profile und Rohre aus Aluminium mit Ursprung in China – zusätzlich zum regulären Zoll. Erfasst sind auch zugeschnittene, gebohrte oder gebogene Profile; ausgenommen sind u. a. zu Unterbaugruppen zusammengefügte Waren und vollständige Bausätze. Die Maßnahmen wären am 31. März 2026 ausgelaufen; die EU-Kommission hat am 27. März 2026 eine Auslaufüberprüfung eingeleitet, während der die Zölle weiter gelten. Ein Ergebnis wird spätestens 15 Monate nach Einleitung erwartet. Ob ein bearbeitetes Profil oder ein Kühlkörper erfasst ist, hängt von der Zolltarifnummer ab – im Zweifel hilft eine verbindliche Zolltarifauskunft. Diese Zölle müssen in jeder Kalkulation berücksichtigt werden; als Alternative kann eine EU-Quelle, z. B. über unseren Partner in Tschechien, sinnvoll sein. Mehr zur Einfuhr im Ratgeber Zoll und Einfuhr aus China.
Ablauf: vom Profilquerschnitt zur Serie
Querschnitt prüfen
Wir klären Pressbarkeit, Wanddicken, Toleranzklasse und Oberfläche mit dem Presswerk – inklusive Zollfrage zum Ursprung.
Matrize und Angebot
Angebot mit Matrizenkosten, Kilopreis bzw. Stückpreis nach Bearbeitung und wirtschaftlicher Pressmenge.
Erstpressung und Muster
Profilabschnitte und bearbeitete Muster mit Messbericht, Härteprüfung und Schichtdickenmessung; auf Wunsch EMPB.
Serie
Serienfreigabe, Prüfplan, Materialzeugnisse und Verpackung mit Schutzfolie oder Zwischenlagen gegen Transportschäden.
Häufige Fragen zu Aluminium-Strangpressprofilen und Kühlkörpern
Wem gehört die Strangpressmatrize?
Nach vollständiger Bezahlung geht die Matrize in Ihr Eigentum über; sie bleibt zur Fertigung im Werk und wird gekennzeichnet. Die Regelung steht im Angebot. Da Matrizen verschleißen, wird dort auch festgelegt, wer den Ersatz nach welcher Pressmenge trägt.
Welche Toleranzen gelten, wenn auf der Zeichnung keine stehen?
Üblich ist dann DIN EN 755-9 für Profile. Für Präzisionsprofile aus 6060 und 6063 kann DIN EN 12020-2 vereinbart werden. Engere Maße werden nachbearbeitet.
Welche Legierung eignet sich für Kühlkörper?
Meist EN AW-6060 oder 6063: gut pressbar für feine Rippen, hohe Wärmeleitfähigkeit und gute Eloxierbarkeit.
Kann ich auch gefräste Kühlkörper einbaufertig beziehen?
Ja, gesägt, gefräst, gebohrt, mit Gewinde und eloxiert. Für die Montagefläche sollten Ebenheit und Rauheit auf der Zeichnung stehen.
Fallen auf Kühlkörper aus China Antidumpingzölle an?
Das hängt von der Einreihung ab. Profile und bearbeitete Profilabschnitte können erfasst sein. Wir klären die Frage vor dem Angebot, eine verbindliche Auskunft erteilt nur der Zoll.
Warum ist 6082 nach dem Eloxieren grau?
Durch den höheren Silizium- und Mangananteil wirkt die Eloxalschicht dunkler und weniger gleichmäßig. Für dekorative Teile ist 6060 oder 6063 besser geeignet.
