Sonderschrauben und Federn nach Zeichnung – Verbindungselemente und Drahtteile in Serie

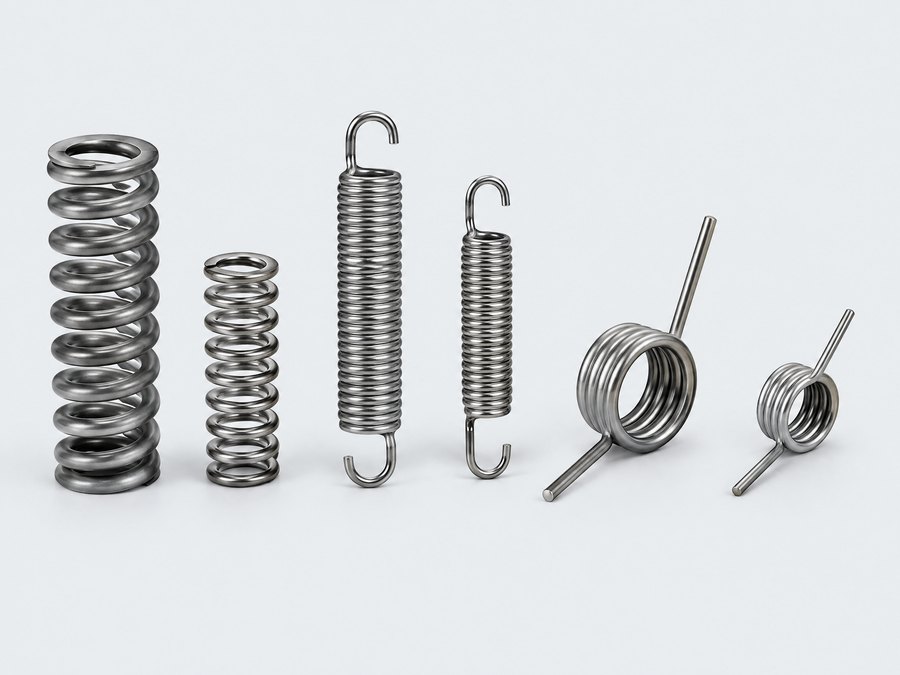

Wir beschaffen Sonderschrauben, Sonderbolzen, Druck-, Zug- und Schenkelfedern sowie Drahtteile nach Ihrer Zeichnung in Serie. Katalogware gehört ausdrücklich nicht dazu – es geht um Teile, die es so nicht im Normteilekatalog gibt. Vor jedem Angebot für Stahlschrauben aus China prüfen wir außerdem, ob EU-Antidumpingzölle die Kalkulation kippen.
- Kaltumgeformt nach Ihrer Zeichnung
- Festigkeitsklassen nach ISO 898-1
- Antidumpingzoll vorab geprüft
- Seit 2011 aus Jena
- Rund 120 Partnerwerke in China
- Ein Vertragspartner in Deutschland
- Prüfung vor Versand inklusive
Verbindungselemente nach Zeichnung: wofür sich die Beschaffung lohnt
Sonderschrauben entstehen, wenn ein Normteil die Aufgabe nicht erfüllt: besondere Kopfformen, Ansätze, Zapfen, Querbohrungen, Sondergewinde, Pass- oder Dichtschäfte, abweichende Längen oder Werkstoffe. Ähnliches gilt für Federn nach Zeichnung mit definierter Kennlinie, besonderen Enden oder ungewöhnlichen Abmessungen.
Wirtschaftlich interessant ist die Fertigung in Asien vor allem bei großen Stückzahlen kaltumgeformter Teile und bei Federn mit hohem Handarbeitsanteil (gebogene Schenkel, Ösen, Haken). Bei Stahlschrauben mit Kopf aus China müssen Sie allerdings den Antidumpingzoll einrechnen – dazu mehr weiter unten.
Nicht sinnvoll ist der Weg über uns für Normschrauben und Katalogfedern – dafür ist der Fachhandel meist schneller und günstiger. Bei kleinen Mengen von Sonderteilen prüfen wir, ob gedrehte Teile wirtschaftlicher sind als kaltumgeformte.
Technischer Steckbrief: Sonderschrauben, Federn und Drahtteile
| Merkmal | Angabe |
|---|---|
| Werkstoffe | Schrauben: Kaltstauchstähle, Borstähle (z. B. 23MnB4), Vergütungsstähle (z. B. 42CrMo4), nichtrostend A2/A4 nach ISO 3506-1, Messing, Aluminium. Federn: Federdraht nach EN 10270-1 (patentiert gezogen, SL bis DH), EN 10270-2 (ölschlussvergütet, z. B. VDC), EN 10270-3 (nichtrostend, z. B. 1.4310) |
| Teilegewicht / Größe | Kaltumgeformte Schrauben üblich etwa M3–M20, größere Durchmesser warmumgeformt oder gedreht; Federn kaltgeformt etwa 0,2–16 mm Drahtdurchmesser, dickere Drähte warmgeformt (Richtwerte); größere Teile auf Anfrage |
| Toleranzen | Gewinde 6g/6H nach ISO 965; Schrauben ansonsten nach ISO 4759-1 oder Zeichnung; Druckfedern nach DIN 2095, Zugfedern nach DIN 2097, Schenkelfedern nach DIN 2194 (jeweils Gütegrad angeben) |
| Oberflächen / Nachbearbeitung | Zinklamelle (ISO 10683), galvanisch Zink oder Zink-Nickel (ISO 4042 / ISO 19598), Phosphatieren, Brünieren; bei Federn Kugelstrahlen, Vorsetzen, Beschichten |
| Stückzahlen | Keine feste Mindestmenge – ob sich die Beschaffung lohnt, hängt von Teil, Menge und Werkzeugkosten ab; sprechen Sie uns an. Kaltumformung rechnet sich typischerweise bei großen Losen; bei kleineren Mengen sind gedrehte Teile oft günstiger |
| Prüfungen | Zugversuch und Härte nach ISO 898-1, Gewindelehren, Schichtdicke und Salzsprühnebeltest (ISO 9227), bei Federn Kraft-Weg-Messung bei L1/L2, Blocklänge, Setzverhalten; Materialzeugnis 3.1 |
| Lieferzeit | Erstmuster im besten Fall nach ca. 3 Wochen, meist länger – je nach Komplexität bis ca. 10 Wochen; Serienfertigung je nach Menge und Komplexität ca. 4–8 Wochen (reine Produktionszeit, zzgl. Transport); inkl. Wärmebehandlung und Beschichtung |
| Daten für die Anfrage | Zeichnung mit Werkstoff, Festigkeitsklasse oder Härte, Oberfläche mit Korrosionsanforderung (Stunden im Salzsprühnebel), bei Federn Kräfte bei definierten Längen, Jahresbedarf, Losgröße |
Festigkeitsklassen nach ISO 898-1 für Sonderschrauben
Auch Sonderschrauben sollten eine Festigkeitsklasse erhalten – dann sind Prüfung, Kennzeichnung und Werkstoffwahl eindeutig geregelt. Werte für Schrauben aus Kohlenstoffstahl und legiertem Stahl:
| Klasse | Zugfestigkeit Rm (Nennwert / min.) | Streck- bzw. 0,2-%-Dehngrenze min. | Hinweis |
|---|---|---|---|
| 4.6 | 400 / 400 MPa | 240 MPa | Unvergütet, einfache Befestigungen |
| 5.6 | 500 / 500 MPa | 300 MPa | Unvergütet |
| 8.8 | 800 / 800 MPa (d ≤ 16 mm), 830 MPa (d > 16 mm) | 640 / 660 MPa | Vergütet, Standard im Maschinenbau |
| 10.9 | 1.000 / 1.040 MPa | 940 MPa | Vergütet; Härte ca. 320–380 HV – galvanisch verzinken nur mit Vorsicht |
| 12.9 | 1.200 / 1.220 MPa | 1.100 MPa | Hoch wasserstoffempfindlich; galvanische Überzüge vermeiden |
Konstruktionshinweise für Kaltumformung und Kaltfließpressen

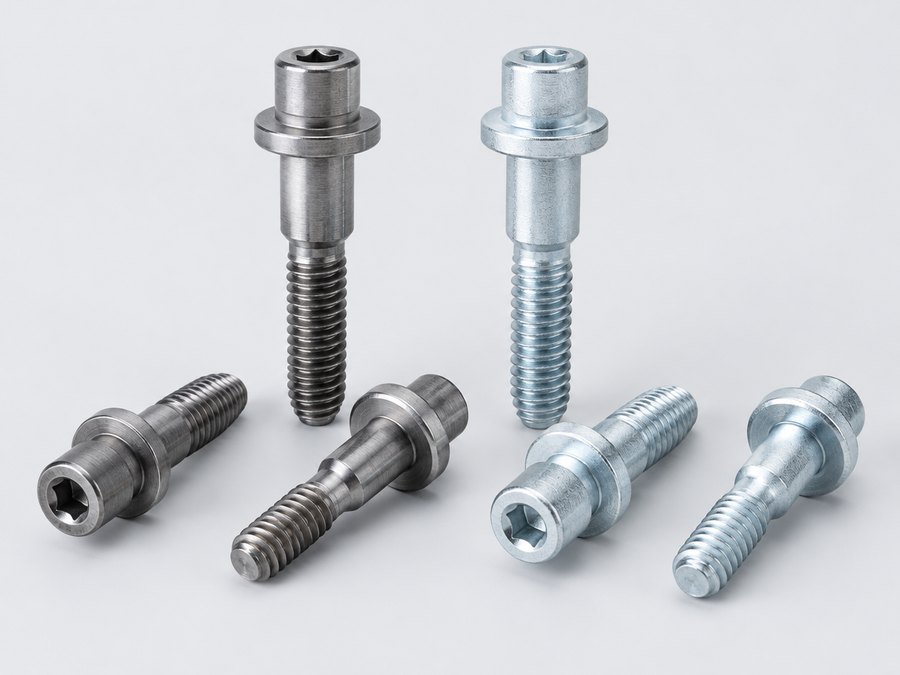

Sonderschrauben werden in der Serie meist auf Mehrstufenpressen kaltumgeformt und das Gewinde anschließend gerollt. Das ist schnell und materialsparend, setzt der Geometrie aber Grenzen.
Volumen statt Zerspanung denken

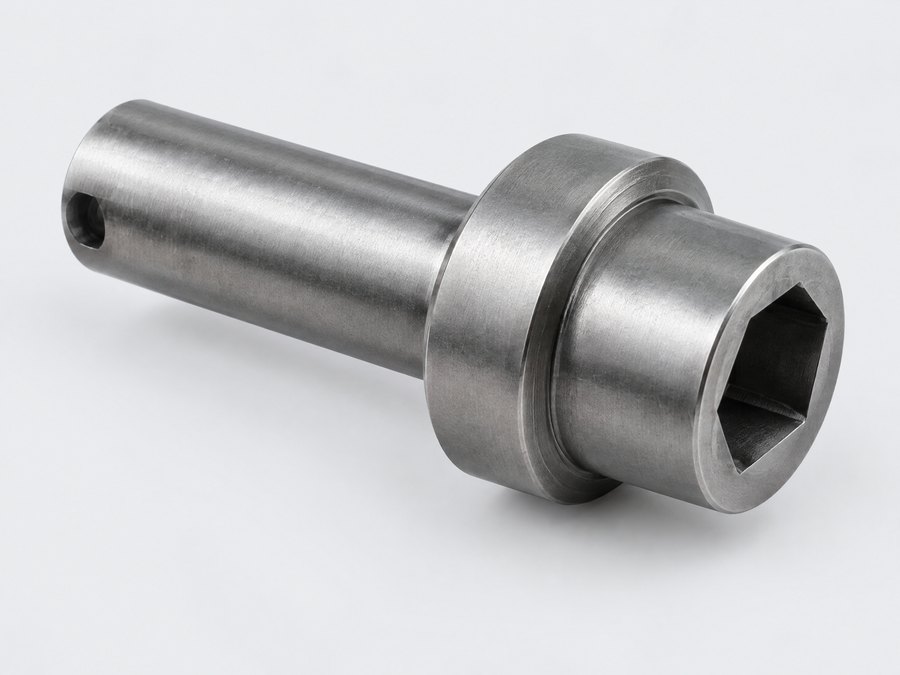

Beim Kaltfließpressen wird Material verdrängt, nicht abgetragen. Starke Querschnittssprünge und sehr große Köpfe brauchen mehr Umformstufen oder sind nur durch Nachbearbeitung erreichbar.
Radien und Übergänge
Großzügige Radien zwischen Kopf und Schaft erhöhen die Werkzeugstandzeit und die Dauerfestigkeit. Scharfe Kanten sind in der Kaltumformung teuer.
Gewinde rollen statt schneiden
Gerollte Gewinde sind fester und günstiger. Gewindeauslauf und Freistich auf der Zeichnung so wählen, dass Rollen möglich ist.
Querbohrungen und Schlitze
Sind nach der Umformung nur durch zusätzliche Bearbeitung herstellbar und verteuern das Teil deutlich. Prüfen Sie, ob ein Innenantrieb oder eine Fläche die Funktion übernehmen kann.
Federn: Kräfte statt Windungen tolerieren
Tolerieren Sie bei Druckfedern die Kraft bei einer definierten Länge statt Windungszahl und freier Länge gleichzeitig – sonst ist die Feder überbestimmt.
Federenden festlegen
Angelegt und geschliffen, angelegt ungeschliffen oder offen – die Endausführung beeinflusst Kraft, Knickverhalten und Preis. Bei Zugfedern Ösenform und -stellung angeben.
Oberflächen und Wasserstoffversprödung
Bei hochfesten Verbindungselementen nach Zeichnung ist die Oberfläche keine Nebensache. Beim galvanischen Verzinken und beim Beizen kann Wasserstoff in den Stahl eindringen. Ab etwa 320 HV – also ab Festigkeitsklasse 10.9 und bei gehärteten Federn – droht wasserstoffinduzierter Sprödbruch: Die Schraube bricht Stunden oder Tage nach der Montage ohne Vorwarnung.
Eine Wärmebehandlung nach dem Verzinken (Tempern) verringert das Risiko, schließt es aber nicht sicher aus. Für hochfeste Teile ist deshalb eine nicht elektrolytische Zinklamellenbeschichtung nach ISO 10683 meist die bessere Wahl. Sie erreicht je nach System und Schichtdicke häufig 480–720 Stunden im Salzsprühnebeltest nach ISO 9227 ohne Grundmetallkorrosion.
- Korrosionsanforderung als Stunden im Salzsprühnebeltest angeben, nicht nur als Schichtbezeichnung
- Reibungszahl vorgeben, wenn mit Drehmoment montiert wird (z. B. µ = 0,09–0,14)
- Chrom(VI)-freie Passivierung fordern – Pflicht nach RoHS und Altfahrzeug-Richtlinie
- Für Federn: Kugelstrahlen erhöht die Dauerfestigkeit, muss aber vor dem Beschichten erfolgen
EU-Antidumpingzoll auf Schrauben aus China (Stand: Oktober 2026, ohne Gewähr)
Mit der Durchführungsverordnung (EU) 2022/191 erhebt die EU seit dem 18. Februar 2022 endgültige Antidumpingzölle auf bestimmte Verbindungselemente aus Eisen oder Stahl (nicht aus nichtrostendem Stahl) mit Ursprung in China: Holz- und Blechschrauben, andere Schrauben und Bolzen mit Kopf sowie Unterlegscheiben (u. a. KN 7318 12 90, 7318 14 91/99, 7318 15 58–88, ex 7318 15 95, ex 7318 21 00, ex 7318 22 00). Die Sätze liegen je nach Hersteller zwischen 22,1 % und 86,5 %; für alle nicht namentlich genannten Hersteller gilt 86,5 %, zusätzlich zum regulären Zoll. Der individuelle Satz wird nur gewährt, wenn die Handelsrechnung des genannten Herstellers die vorgeschriebene Erklärung enthält. Laut Bekanntmachung der Kommission vom 29. Mai 2026 laufen die Maßnahmen am 18. Februar 2027 aus, sofern keine Auslaufüberprüfung eingeleitet wird – wird eine eingeleitet, gelten die Zölle während der Überprüfung weiter. Nicht erfasst sind nach dieser Verordnung u. a. Edelstahlschrauben, Muttern und Federn. Eine Umleitung über Drittländer ändert den Ursprung nicht und ist als Umgehung unzulässig. Wir prüfen die Einreihung vor dem Angebot; bei Unsicherheit empfiehlt sich eine verbindliche Zolltarifauskunft. Mehr dazu im Ratgeber Zoll und Einfuhr aus China.
Kostentreiber bei Sonderschrauben und Federn
Zoll und Ursprung
Bei Stahlschrauben mit Kopf aus China kann der Antidumpingzoll den Preisvorteil vollständig aufzehren. Alternativen: Edelstahl, Bezug aus der EU über unseren Partner in Tschechien oder eine Konstruktion, die nicht unter die betroffenen Warennummern fällt.
Umformstufen und Nacharbeit
Jede zusätzliche Pressstufe, jede Querbohrung und jeder Schleifvorgang erhöht Werkzeug- und Stückkosten.
Wärmebehandlung und Oberfläche
Vergüten, Tempern und Zinklamelle können bei kleinen Teilen teurer sein als das Umformen selbst.
Prüfumfang
100-%-Sortierung (z. B. optisch auf Länge und Gewinde) oder Kraftprüfung jeder Feder erhöht den Preis, ist bei sicherheitsrelevanten Teilen aber oft günstiger als eine Reklamation.
Federtoleranzen
Gütegrad 1 nach DIN 2095 ist deutlich teurer als Gütegrad 2. Fordern Sie engste Toleranzen nur für das Funktionsmaß.
Ablauf: von der Zeichnung zur Serienschraube oder -feder
Zeichnung und Zollprüfung
Technische Klärung von Werkstoff, Festigkeit, Oberfläche – und Prüfung, ob die Warennummer von Antidumpingzöllen betroffen ist.
Werk und Verfahren wählen
Kaltumformung, Drehen oder Federwinden; Angebot mit Werkzeug- und Stückkosten.
Muster mit Prüfbericht
Maße, Härte, Zugversuch bzw. Federkennlinie, Schichtdicke, Materialzeugnis, auf Wunsch EMPB.
Serie mit Prüfplan
Serienprüfplan, Rückverfolgbarkeit bis zur Charge, Verpackung und Termintracking.
Häufige Fragen zu Sonderschrauben und Federn
Fallen Sonderschrauben nach Zeichnung unter den Antidumpingzoll?
Das hängt von Werkstoff und Zolltarifnummer ab, nicht davon, ob das Teil nach Zeichnung gefertigt ist. Schrauben und Bolzen mit Kopf aus nicht rostfreiem Stahl mit Ursprung China sind häufig betroffen (Stand: Oktober 2026). Im Zweifel sollte eine verbindliche Zolltarifauskunft eingeholt werden.
Sind Federn vom Antidumpingzoll auf Verbindungselemente betroffen?
Federn werden zolltariflich in einer anderen Position (7320) eingereiht und sind von der Verordnung (EU) 2022/191 nicht erfasst. Andere Zollmaßnahmen sollten trotzdem für jedes Teil geprüft werden.
Kann ich hochfeste Schrauben galvanisch verzinken lassen?
Ab Festigkeitsklasse 10.9 ist das wegen der Gefahr der Wasserstoffversprödung kritisch. Für hochfeste Schrauben empfehlen wir eine Zinklamellenbeschichtung nach ISO 10683.
Ab welcher Stückzahl lohnt sich Kaltumformung?
Eine feste Grenze gibt es nicht – entscheidend sind Geometrie, Werkzeugkosten und Losgröße. Kaltumformung rechnet sich typischerweise bei großen Losen; bei kleineren Mengen sind gedrehte Sonderschrauben häufig wirtschaftlicher, siehe CNC-Präzisionsteile. Wir vergleichen beide Varianten für Ihr Teil.
Wie spezifiziere ich eine Druckfeder richtig?
Geben Sie Drahtdurchmesser, Außen- oder Innendurchmesser, Werkstoff, Endausführung sowie ein bis zwei Federkräfte bei definierten Längen mit Toleranz an. Gütegrad nach DIN 2095 und eventuelle Dauerfestigkeitsanforderung ergänzen.
Liefern Sie auch Katalogfedern oder Normschrauben?
Nein. Wir beschaffen ausschließlich Teile nach Kundenzeichnung in Serie. Für Standardteile ist der Fachhandel die bessere Wahl.
Welche Nachweise erhalte ich zum Werkstoff?
Üblich ist ein Abnahmeprüfzeugnis 3.1 nach EN 10204 für den Draht und ein Prüfbericht des Werks zu Härte, Zugversuch oder Federkraft. Auf Wunsch ist Rückverfolgbarkeit bis zur Schmelze möglich.
