Gehäuse nach Zeichnung: mehr als ein gebogenes Blech
Ein Gehäuse ist eine Funktionsbaugruppe: Es soll dicht sein, Wärme abführen, elektromagnetisch abschirmen, Stecker und Bedienelemente aufnehmen und dabei gut aussehen. Diese Anforderungen bestimmen das Verfahren stärker als die reine Geometrie.
Einzelne Kant- und Laserteile ohne diese Gehäusefunktionen finden Sie auf der Seite Blechteile. Hier geht es um das komplette Gehäuse – vom Edelstahl-Blechgehäuse mit Lüftungsschlitzen und Steckerausschnitten bis zum gefrästen Aluminiumgehäuse für Messtechnik.
Technischer Steckbrief: Gehäuse
| Merkmal | Angabe |
|---|---|
| Werkstoffe | Edelstahl 1.4301 / 1.4404, verzinktes Stahlblech DX51D, DC01 lackiert, Aluminium EN AW-5754 (Blech), EN AW-6061 / 6082 (gefräst), EN AC-44300 / EN AC-46000 (Druckguss) |
| Teilegewicht / Größe | Vom Handgehäuse (ca. 50 × 80 mm) bis zur Maschinenverkleidung; Blechgehäuse bis ca. 3.000 mm Kantenlänge, größere Gehäuse auf Anfrage |
| Toleranzen | Blech DIN ISO 2768-1 m, Dichtflächen Ebenheit ca. 0,2–0,5 mm; gefräst ±0,05 mm und besser; Druckguss nach DIN EN ISO 8062-3 |
| Oberflächen / Nachbearbeitung | Pulverbeschichtung mit abgedeckten Kontaktflächen, Eloxal, Chromatierung/Passivierung (leitfähig), Edelstahl gebürstet, Siebdruck und Laserbeschriftung |
| Stückzahlen | keine feste Mindestmenge – welches Verfahren sich lohnt, hängt von Gehäuse, Menge und Werkzeugkosten ab; Druckguss rechnet sich wegen der Form meist erst ab einigen tausend Stück pro Jahr. Sprechen Sie uns an |
| Prüfungen | Maß- und Lochbildprüfung, Erstmusterprüfbericht auf Wunsch, Schichtdicke, Dichtheitsprüfung nach Vorgabe, Durchgangswiderstand Erdung |
| Lieferzeit | Erstmuster im besten Fall nach ca. 3 Wochen, meist länger – je nach Komplexität (z. B. mit Druckgussform) bis ca. 10 Wochen; Serienfertigung je nach Menge und Komplexität ca. 4–8 Wochen (reine Produktionszeit), zzgl. Transport (Seefracht ca. 30–45 Tage) |
| Daten für die Anfrage | 3D-Modell (STEP), Zeichnung, Schutzart, EMV-Anforderung, Oberfläche/RAL, Beschriftung, Stückliste der Einbauteile, Jahresmenge |
Entscheidungstabelle: Blechgehäuse, Alu-Druckguss oder gefrästes Aluminiumgehäuse
Die richtige Wahl hängt vor allem von Stückzahl, Schutzart und Formfreiheit ab. Die Werte sind übliche Richtwerte.

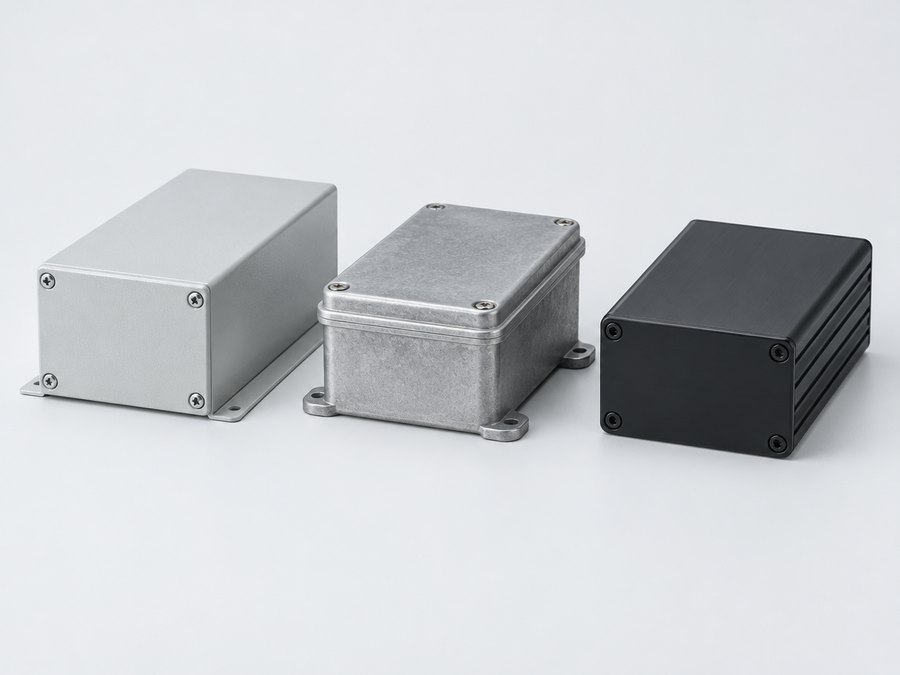

| Kriterium | Blechgehäuse | Alu-Druckguss | Gefräst aus Aluminium |
|---|---|---|---|
| Wirtschaftliche Stückzahl | ca. 50–5.000 pro Jahr | ab ca. 2.000–5.000 pro Jahr | ca. 1–500 pro Jahr |
| Werkzeugkosten | keine bis gering | hoch (Druckgussform) | keine |
| Schutzart realistisch | IP54, mit Aufwand IP65/66 | IP65–IP67 gut machbar | IP65–IP68 gut machbar |
| Formfreiheit | nur Abkantungen, ebene Flächen | Rippen, Dome, Kühlrippen integriert | sehr hoch, aber Taschen kosten Zeit |
| Wandstärke | 0,8–3 mm | ca. 2–4 mm | frei, meist 2–5 mm |
| EMV-Schirmung | gut, Fugen kritisch | sehr gut | sehr gut |
| Änderungen in der Serie | einfach, neues Programm | teuer, Formänderung | einfach, neues CNC-Programm |
| Optik | Pulverbeschichtung, Edelstahl gebürstet | Lack/Pulver, Trennnaht sichtbar | Eloxal, sehr hochwertig |
Schutzarten nach IEC 60529 für Edelstahlgehäuse und Aluminiumgehäuse
Die IP-Schutzart nach IEC 60529 (DIN EN 60529) beschreibt mit der ersten Ziffer den Schutz gegen Fremdkörper (0–6), mit der zweiten den Schutz gegen Wasser (0–9). IP54 bedeutet staubgeschützt und spritzwassergeschützt, IP65 staubdicht und strahlwassergeschützt, IP67 zeitweiliges Untertauchen (1 m, 30 Minuten).

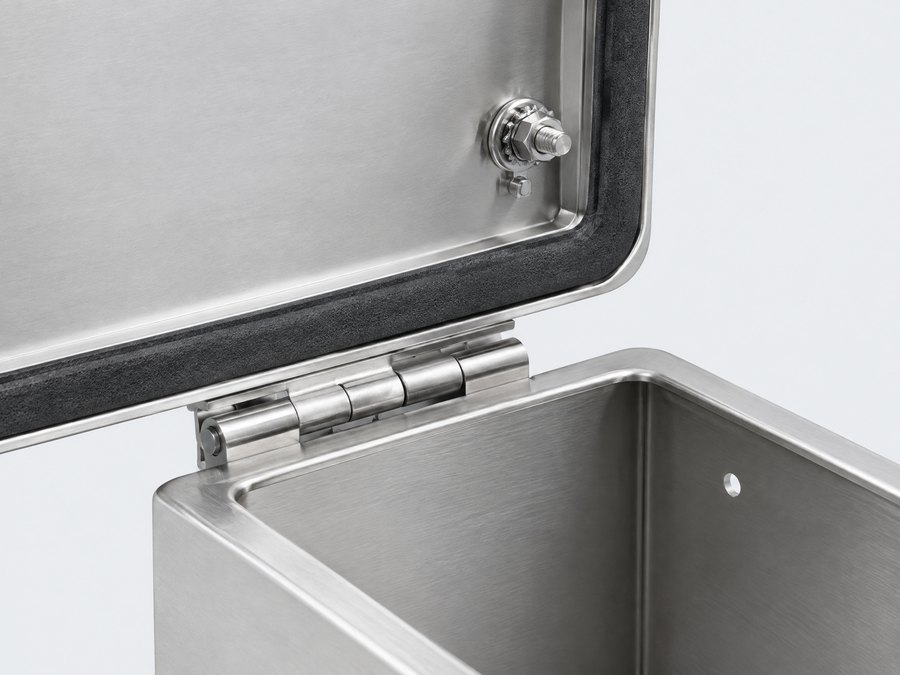

Wichtig für die Beschaffung: Die Schutzart gilt für das fertige Gerät mit Dichtung, Kabelverschraubungen und Deckel – nicht für das leere Gehäuse. Liefern lässt sich ein Gehäuse, das die konstruktiven Voraussetzungen erfüllt: ebene Dichtflächen, umlaufende Dichtnut oder eingeschäumte Dichtung, ausreichend Schrauben und keine offenen Schlitze.
Lüftungsschlitze und Dichtheit
Lüftungsschlitze und hohe Schutzart schließen sich aus. Für IP54 reichen abgedeckte Kiemen oder Labyrinthe, ab IP65 sind Filterlüfter, Druckausgleichselemente oder Kühlrippen nötig. Diese Entscheidung sollte vor der Anfrage fallen, weil sie das Verfahren bestimmt.
Schaltschrankgehäuse und Geräteeinhausung
Leere Gehäuse für Niederspannungs-Schaltgerätekombinationen sind in DIN EN 62208 beschrieben. Für Stoßfestigkeit gibt es zusätzlich den IK-Code nach DIN EN 62262. Wenn Ihr Gerät danach geprüft wird, gehören diese Angaben in die Anfrage.
EMV und Konstruktion: Hinweise für Blechgehäuse
Kontaktflächen nicht beschichten
Für EMV und Schutzleiter müssen Deckel und Grundkörper metallisch leitend verbunden sein. Kontaktflächen und Erdungsbolzen in der Zeichnung als „abdecken“ markieren, sonst ist alles pulverbeschichtet.
Schlitzlänge begrenzen
Jede Fuge wirkt als Schlitzantenne. Als Richtwert sollte die längste Öffnung unter λ/20 der höchsten Störfrequenz liegen – bei 1 GHz also unter ca. 15 mm. Lange Lüftungsschlitze lieber durch Lochraster ersetzen.
Leitfähige Dichtung vorsehen
EMV-Dichtungen (Drahtgestrick, leitfähiges Elastomer) brauchen eine definierte Nut und eine leitfähige Oberfläche wie Chromatierung oder Edelstahl blank.
Steckerausschnitte mit Toleranz
Ausschnitte für D-Sub, M12 oder Rundstecker nach Herstellerdatenblatt bemaßen und nach dem Beschichten messen lassen. 80 µm Pulver pro Seite reichen, damit ein Stecker nicht mehr passt.
Montagezugang planen
Einpressbolzen für Montageplatten, Hutschienen und Erdung vor dem Beschichten setzen lassen. Nachträgliches Bohren zerstört Beschichtung und Korrosionsschutz.
Ecken dicht ausführen
Für IP65 und höher Ecken von Blechgehäusen verschweißen und verschleifen statt nur zu überlappen. Das kostet mehr, spart aber die Dichtmasse, die bei Temperaturwechseln reißt.
Typische Probleme bei Maschinenverkleidung und Gerätegehäusen
Deckel passt nicht über alle Lose
Grundkörper und Deckel aus verschiedenen Chargen oder Werken: Die Toleranzen addieren sich. Deckel und Unterteil gemeinsam freigeben und aus derselben Fertigung beziehen.
Verzug an großen Seitenwänden
Große, ebene Flächen von Maschinenverkleidungen beulen nach dem Schweißen. Sicken, Kantungen oder eingeklebte Versteifungen helfen mehr als dickeres Blech.
Transportschäden an der Optik
Sichtflächen von Edelstahlgehäusen brauchen Schutzfolie bis zur Montage und Einzelverpackung. Die Verpackungsvorgabe gehört zur Freigabe.
Beschriftung falsch oder schlecht lesbar
Siebdruck und Laserbeschriftung nach Vektordatei mit Farbangabe und Grenzmuster freigeben, nicht nach Screenshot.
Kosten von Blechgehäusen und Aluminiumgehäusen senken
Beim Blechgehäuse sind Schweißen, Verschleifen der Ecken und die Beschichtung die größten Posten. Beim gefrästen Gehäuse ist es die Zerspanzeit – tiefe Taschen und kleine Eckenradien kosten überproportional. Beim Druckguss dominiert das Werkzeug, das sich erst über die Stückzahl amortisiert; Details dazu im Ratgeber Werkzeugkosten in China und auf der Seite Aluminium-Druckguss.
- Gehäusefamilien mit gleichen Querschnitten und unterschiedlichen Längen bilden
- Für kleine Aluminiumgehäuse Strangpressprofile mit Stirndeckeln prüfen statt komplett zu fräsen
- Innenradien beim Fräsen ≥ 1/3 der Taschentiefe wählen
- Schutzart nur so hoch wie nötig: IP54 statt IP66 spart Schweißarbeit und Dichtung
- Eloxal- und RAL-Farben standardisieren
Ablauf für ein Gehäuse nach Zeichnung
Anforderungen klären
Schutzart, EMV, Einbauteile, Optik und Stückzahl – daraus folgt das Verfahren.
Verfahren und Werk wählen
Blech-, Fräs- oder Druckgusswerk mit Erfahrung bei Gehäusen für den EU-Markt.
Funktionsmuster
Muster mit allen Ausschnitten, Beschichtung und Beschriftung; Sie prüfen den Einbau Ihrer Komponenten.
Erstmuster und Freigabe

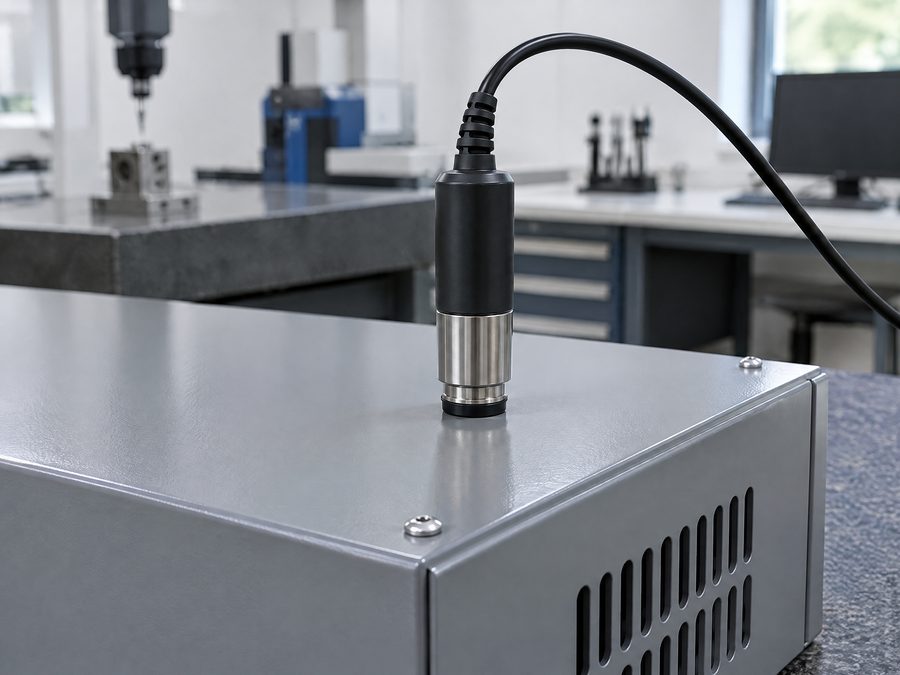

Messbericht, Schichtdicke, Grenzmuster für Optik und Beschriftung; auf Wunsch Erstmusterprüfbericht. Sie prüfen das Erstmuster und geben es frei.
Serie mit Prüfplan
Laufende Prüfung von Lochbild, Ebenheit der Dichtfläche und Oberfläche; Verpackung mit Schutz für Sichtseiten.
Häufige Fragen zu Gehäusen nach Zeichnung
Können Sie ein Gehäuse mit Schutzart IP65 liefern?
Wir liefern Gehäuse, die konstruktiv für IP65 ausgelegt und gefertigt sind. Die Schutzart des fertigen Geräts mit Dichtung und Verschraubungen bestätigt die Prüfung am Endprodukt, die üblicherweise beim Gerätehersteller liegt.
Ab welcher Stückzahl lohnt sich ein Druckgussgehäuse?
Als Richtwert ab einigen tausend Stück pro Jahr über mehrere Jahre. Darunter sind Blech oder gefräste Aluminiumgehäuse fast immer günstiger, weil keine Form bezahlt werden muss.
Wie bleibt ein pulverbeschichtetes Gehäuse EMV-tauglich?
Durch abgedeckte Kontaktflächen, Erdungsbolzen ohne Beschichtung und leitfähige Dichtungen. Diese Stellen müssen in der Zeichnung eindeutig markiert sein.
Werden Einbauteile wie Dichtungen und Scharniere mitgeliefert?
Das ist möglich, wenn sie in der Stückliste spezifiziert sind. Bei Markenkomponenten klären wir vorab, ob das Original oder ein gleichwertiges Teil verbaut werden darf.
Edelstahlgehäuse oder pulverbeschichteter Stahl?
Edelstahl 1.4301 lohnt sich bei Reinigung, Feuchtigkeit oder Lebensmittelbereich. In trockener Innenumgebung ist pulverbeschichtetes oder verzinktes Stahlblech meist deutlich günstiger.
Können kleine Aluminiumgehäuse eloxiert und beschriftet werden?
Ja, gefräste oder aus Profil gefertigte Aluminiumgehäuse werden üblicherweise eloxiert und per Laser oder Siebdruck beschriftet. Legen Sie Farbton und Schichtdicke fest und geben Sie ein Grenzmuster frei.
