Lohnmessung und Erstmusterprüfung: Bauteile nach Zeichnung vermessen lassen

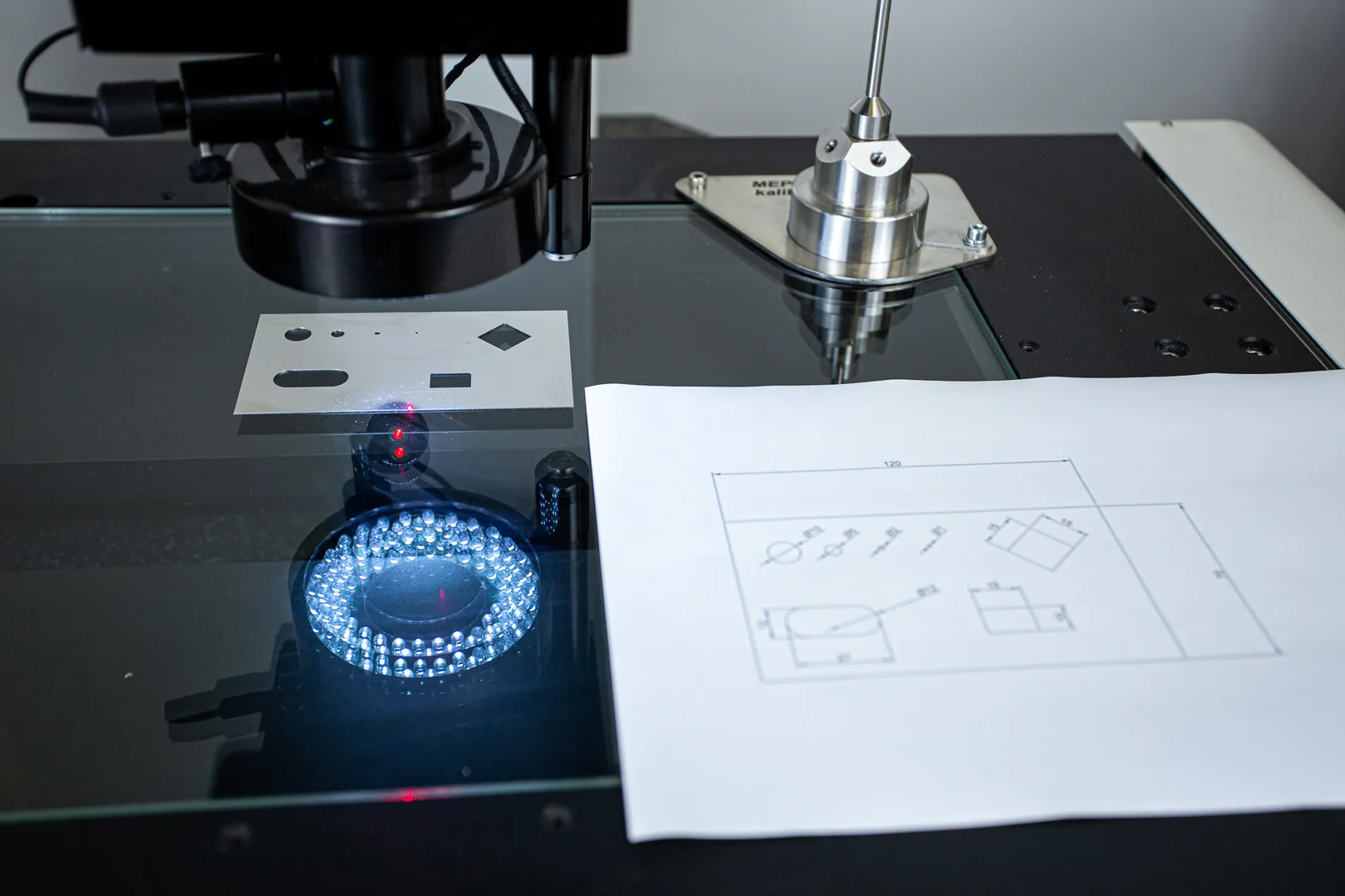

Mit unserer Lohnmessung lassen Sie Bauteile nach Zeichnung oder CAD-Modell vermessen, ohne eigenen Messraum. Unser Partnerbetrieb in Tschechien misst taktil auf einer 3D-Koordinatenmessmaschine und optisch mit 3D-Scannern bis 0,02 mm genau. Sie erhalten ein Messprotokoll, einen farbigen CAD-Vergleich oder ein 3D-Modell.
- 3D-Lohnmessung taktil und optisch
- Messprotokoll für Ihre Erstmusterprüfung
- Ein Ansprechpartner in Deutschland
- Seit 2011 aus Jena
- Fertigung beim Partner in Tschechien
- Ein Vertragspartner in Deutschland
- Lieferung per Lkw in 1–2 Tagen
Technischer Steckbrief: 3D-Lohnmessung
| Merkmal | Angabe |
|---|---|
| Koordinatenmessmaschine (KMG) | Messbereich X 700 mm, Y 1.000 mm, Z 660 mm; Dreh-Schwenk-Kopf Renishaw PH10M in 7,5°-Schritten, Taster Renishaw TP20 mit Wechselmagazin für 6 Module |
| Genauigkeit KMG | MPEE 2,5 + L/250 µm, Software PC-DMIS CAD++ (2024) |
| Teilegewicht | auf dem KMG bis 100 kg; beim 3D-Scan Größe und Gewicht nicht begrenzt |
| 3D-Scan | handgeführte Laserscanner und Streifenlichtscanner, Genauigkeit bis 0,02 mm; glänzende oder dunkle Flächen mit Scanspray |
| Auswertung | ZEISS INSPECT, Design X für die Flächenrückführung |
| Ergebnis | Messprotokoll, Soll-Ist-Vergleich als Farbabweichungsbild, 3D-Modell als STEP, IGES, Parasolid (XT) oder SLDPRT, STL-Netz |
| Abrechnung | nach tatsächlichem Aufwand; vorab erhalten Sie eine Kosteneinschätzung, eine nötige Messvorrichtung wird separat ausgewiesen |
| Daten für die Anfrage | 3D-Modell (STEP oder IGES) und Zeichnung mit markierten Prüfmaßen, Stückzahl, Termin |
Messverfahren für Ihre Bauteile
Welche Methode passt, hängt von Bauteil, Toleranz und Ziel der Messung ab. Oft werden beide kombiniert.

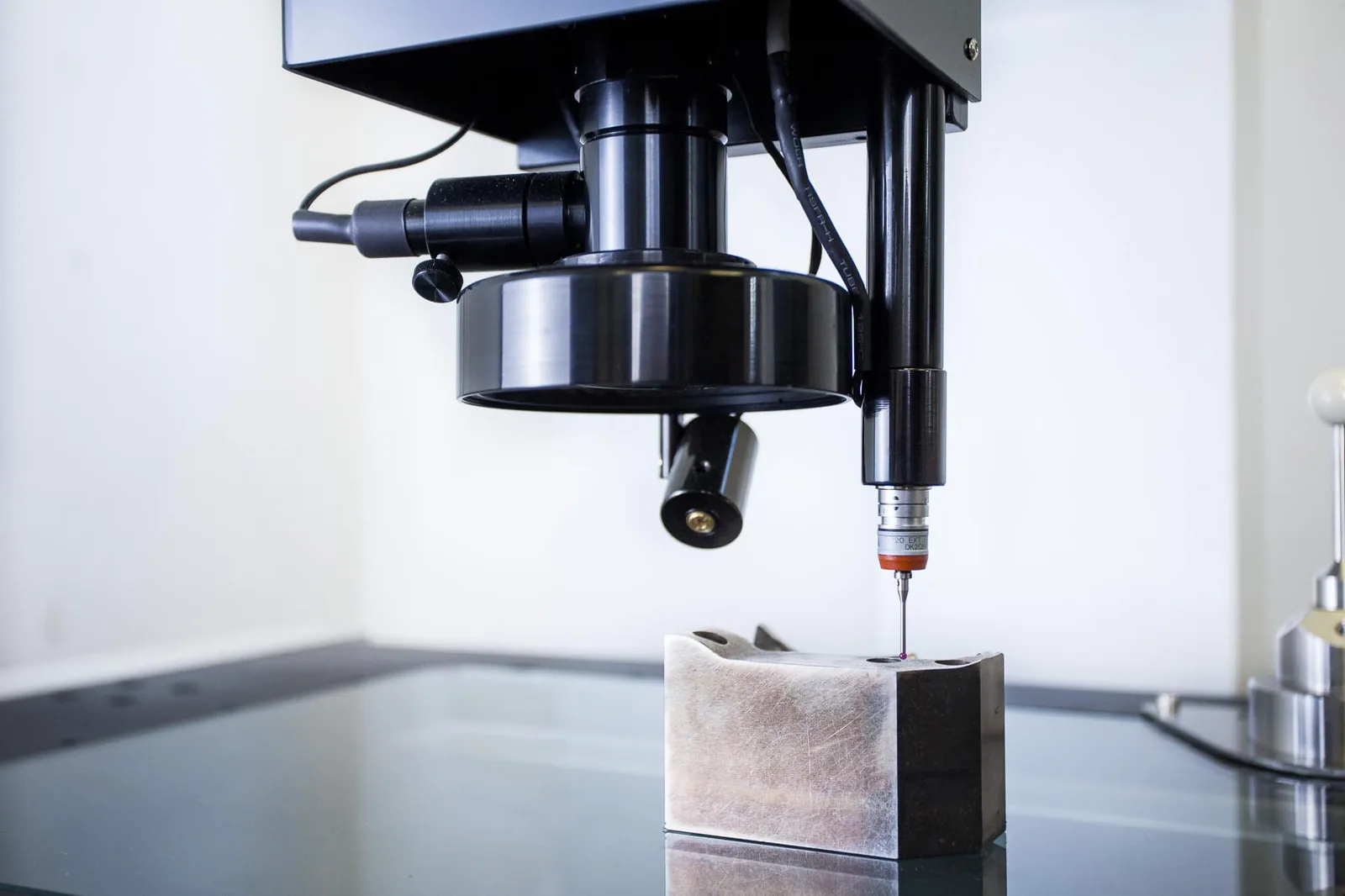

Taktile Koordinatenmessung
Für Passungen, Bohrbilder sowie Form- und Lagetoleranzen. Gemessen wird nach Ihrer Zeichnung, das Ergebnis ist ein Messprotokoll mit Soll, Ist und Abweichung.

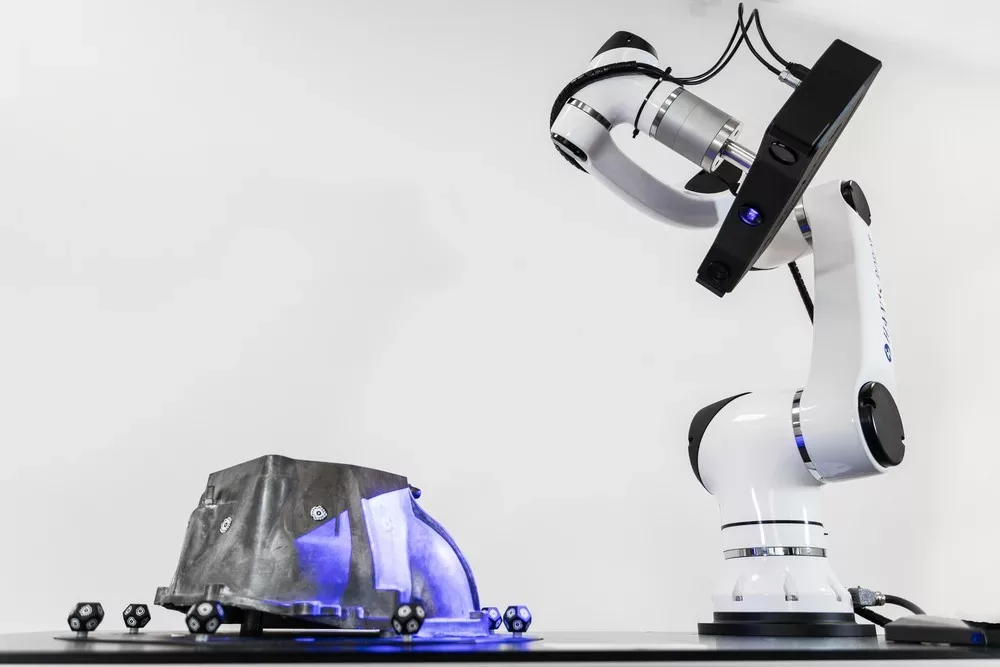

3D-Scan und CAD-Vergleich
Für Freiformflächen, Guss-, Kunststoff- und Blechteile. Der Scan wird mit Ihrem CAD-Modell verglichen, Abweichungen zeigt ein Farbbild.
Erstmusterprüfung
Messung von Erstmustern vor der Serienfreigabe. Das Messprotokoll ist die Grundlage für Ihren Erstmusterprüfbericht (EMPB).
Wareneingangsprüfung
Stichproben aus Lieferungen anderer Lieferanten prüfen lassen, zum Beispiel bei Reklamationen oder neuen Bezugsquellen.
Wofür Kunden die Lohnmessung nutzen
- Erstmuster neuer Zeichnungsteile vor der Serienfreigabe vermessen
- Abweichungen bei Reklamationen neutral dokumentieren
- Guss- und Schweißteile auf Verzug und Bearbeitungszugabe prüfen
- Bauteile ohne CAD-Daten digitalisieren, siehe Reverse Engineering
- Kunststoff- und Blechteile gegen das CAD-Modell prüfen
Passt gut, wenn …
- Sie haben keinen eigenen Messraum oder keine freie Kapazität
- Teile müssen nach Zeichnung dokumentiert werden
- Freiformflächen sollen mit dem CAD verglichen werden
- Bauteile bis 100 kg (taktil) oder größer (3D-Scan)
Eher nicht, wenn …
- Die Messung wird sofort am selben Tag gebraucht
- Es fehlen Zeichnung und Angabe der Prüfmaße
- Akkreditierte Kalibrierung von Messmitteln ist gefragt
Ablauf der Lohnmessung
Anfrage mit Daten
3D-Modell und Zeichnung mit markierten Maßen, Stückzahl und Termin.
Messplan und Angebot
Wir legen das Verfahren fest und nennen den voraussichtlichen Aufwand.
Teile senden
Die Teile gehen an den Partner in Tschechien, Versand per Paket oder Spedition.
Messen und auswerten
Taktil, optisch oder kombiniert, Auswertung gegen Zeichnung und CAD.
Ergebnis erhalten
Messprotokoll, Farbabweichungsbild oder 3D-Modell, die Teile kommen zurück.

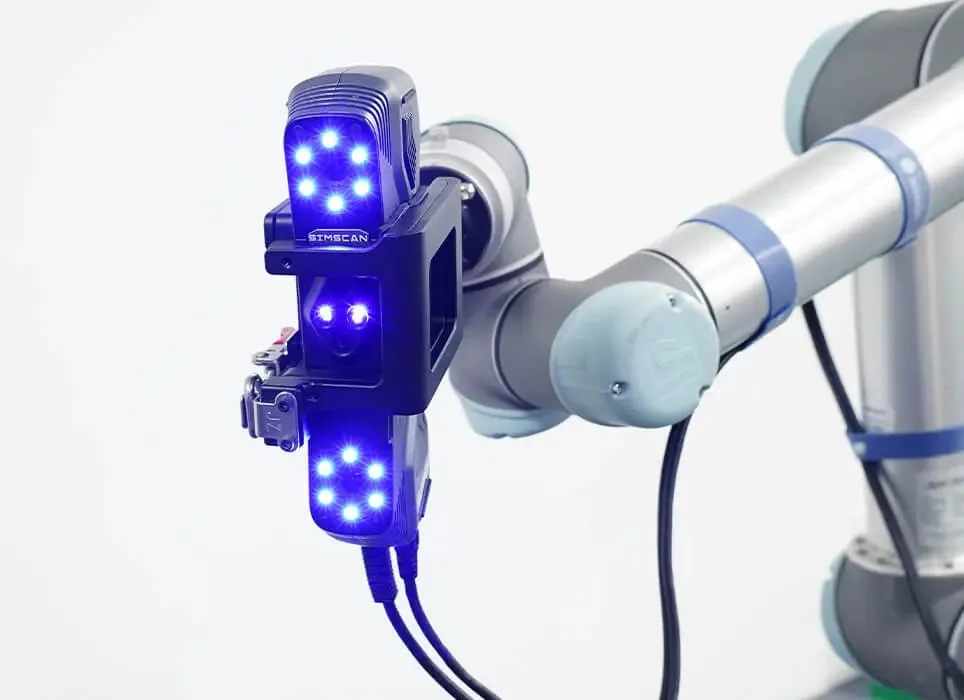

3D-Lohnmessung mit Roboter
Bei wiederkehrenden Messungen kann der 3D-Scanner an einem Roboter geführt werden. Die Scanpositionen werden einmal programmiert, danach läuft jede Messung gleich ab. Das spart Zeit und macht die Ergebnisse vergleichbar.
Häufige Fragen zur Lohnmessung
Was ist Lohnmessung?
Bei der Lohnmessung vermisst ein Dienstleister Ihre Bauteile im Auftrag, mit eigener Messtechnik und eigenem Personal. Sie erhalten die Ergebnisse als Messprotokoll, ohne selbst einen Messraum zu betreiben.
Wie genau wird gemessen?
Die Koordinatenmessmaschine arbeitet mit MPE 2,5 + L/250 µm, die 3D-Scanner mit einer Genauigkeit bis 0,02 mm.
Wie groß dürfen die Bauteile sein?
Auf der Koordinatenmessmaschine bis 700 × 1.000 × 660 mm und 100 kg. Beim 3D-Scan sind Größe und Gewicht nicht begrenzt.
Erstellen Sie auch einen Erstmusterprüfbericht?
Wir liefern das Messprotokoll der Erstmuster nach Ihrer Zeichnung. Ob es direkt als EMPB nach Ihrer Vorgabe (zum Beispiel VDA) aufbereitet werden kann, klären wir bei der Anfrage. Hintergründe finden Sie in unserem Ratgeber zum Erstmusterprüfbericht.
Welche Unterlagen brauchen Sie?
Ideal sind ein 3D-Modell (STEP oder IGES) und eine Zeichnung, auf der die zu prüfenden Maße markiert sind. Das verkürzt die Vorbereitung deutlich.
Wie wird abgerechnet?
Nach tatsächlichem Aufwand für Programmierung und Messung. Sie erhalten vorab eine Einschätzung. Ist eine Messvorrichtung nötig, wird sie separat ausgewiesen.
Wo wird gemessen?
Beim Partnerbetrieb in Tschechien. Vertragspartner ist die TOP Asia Technik GmbH in Jena.
